JGDPD-01A低壓配電操作實訓室設備
1.1產品概述：

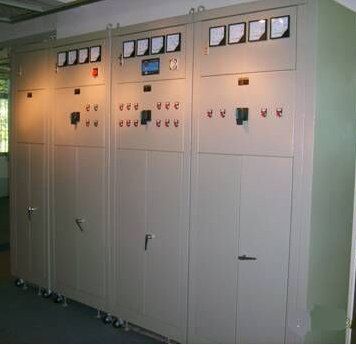

低壓配電操作實訓室設備裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
1.2技術參數：
1.工作電源：三相五線 380V ± 5% 50Hz
2.安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護
3.每柜外形尺寸： 660 × 600 × 2300mm
4.額定電流： 100A
5.工作環境：溫度 0 ℃～ 50 ℃
6.相對濕度 35 ～ 85% 海拔＜ 4000m
1.4產品結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.5基本配置及詳細說明：
序號 |
設備名稱 |
設備型號 |
設備規格 |
單位 |
數量 |
1 |
計量控制實訓柜 |
SBDPD-01A-1 |
600× 600 × 2300mm |
臺 |
1 |
2 |
進線控制實訓柜 |
SBDPD-01A-2 |
800× 600 × 2300mm |
臺 |
1 |
3 |
電容補償實訓柜 |
SBDPD-01A-3 |
800× 600 × 2300mm |
臺 |
1 |
4 |
出線控制實訓柜 |
SBDPD-01A-4 |
800× 600 × 2300mm |
臺 |
1 |
5 |
三相異步電機 |
1.1KW 380V |
臺 |
1 |
|
6 |
實訓指導書 |
SBDPD-01A |
份 |
1 |
|
7 |
工程材料 |
套 |
1 |
JGDPD-01A低壓配電柜產品基本配置詳細說明
N0 |
配置名稱 |
型號規格 |
1 |
計量控制實訓柜 |
SBDPD-01A-1配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。 |
2 |
進線控制實訓柜 |
SBDPD-01A-2配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。 |
3 |
電容補償實訓柜 |
SBDPD-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。 |
4 |
出線控制實訓柜 |
SBDPD-01A-4配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。 |
5 |
安裝調試 |
1.6實驗內容：
1、低壓一次回路圖的測繪實訓
2、低壓二次回路圖的測繪實訓
3、計量柜的接線實訓
4、進線柜的接線實訓
5、電容補償柜的接線實訓
6、出線柜的接線實訓
1.8 低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。
1.8.1 SBDPD-01A-1教學低壓計量控制實訓柜
1.8.1.1設備概述：
主要由三相有功電能表、三相無功電能表、接線銅排等組成，用于計量線路中有功功率與無功功率。
1.8.1.2技術參數：
工作電源：三相五線 380V ± 5% 50Hz
安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護
外形尺寸： 660 × 600 × 2300mm
額定電流： 250A
工作環境：溫度 0 ℃～ 50 ℃
相對濕度 35 ～ 85% 海拔＜ 4000m
1.8.1.3設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.1.4設備配置 : ( 每臺本配置 )
NO |
配置名稱 |
型 號 |
規格 ( 長×寬×高 ) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
660× 600 × 2300 |
臺 |
1 |
|
2 |
三相四線有功電能表 |
DT862-4型 |
塊 |
1 |
|
3 |
三相四線無功電能表 |
DX862-4型 |
塊 |
1 |
|
4 |
電流互感器 |
套 |
3 |
1.8.2 JGDPD-01A-2教學低壓進線控制實訓柜
1.8.2.1設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟?？刂啤Ｈf(wàn)能低壓斷路器具有手動及電動儲能功能。
1.8.2.2技術參數：
1、工作電源：三相五線 380V ± 5% 50Hz
2、安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護
3、外形尺寸： 800 × 600 × 2300mm
4、額定電流： 250A
5、工作環境：溫度 0 ℃～ 50 ℃
6、相對濕度 35 ～ 85% 海拔＜ 4000m
1.8.2.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.2.4設備配置 :( 每臺本配置 )
NO |
配置名稱 |
型號 |
規格 |
單位 |
數量 |
1 |
全鋼制結構柜體 |
800× 600 × 2300 |
臺 |
1 |
|
2 |
三相四線指針式電流表 |
正泰 |
套 |
3 |
|
3 |
三相四線指針式電壓表 |
正泰 |
個 |
1 |
|
4 |
正泰萬能轉換開關 |
LW5D-16YH3/3 |
套 |
2 |
|
5 |
萬能式斷路器 |
DW15-200 |
個 |
1 |
|
6 |
電流互感器 |
LMZ3-0.66 |
套 |
4 |
|
7 |
控制箱 |
DK-10 |
個 |
1 |
|
8 |
電磁線圈 |
正泰 |
φ 0.64 1100 匝 |
個 |
1 |
9 |
分勵脫扣器線圈 |
正泰 |
交流 380V 50HZ |
個 |
1 |
10 |
分閘、合閘控制按鈕 |
套 |
4 |
1.8.3 JGDPD-01A-3教學電容補償實訓柜
1.8.3.1設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
1.8.3.2技術參數：
1、工作電源：三相五線 380V ± 5% 50Hz
2、安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護
3、外形尺寸： 800 × 600 × 2300mm
4、額定電流： 125A
5、工作環境：溫度 0 ℃～ 50 ℃
6、相對濕度 35 ～ 85% 海拔＜ 4000m
1.8.3.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.3.4設備配置 : ( 每臺本配置 )
NO |
配置名稱 |
型 號 |
規格 ( 長×寬×高 ) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
800× 600 × 2300 |
臺 |
1 |
|
2 |
限流電抗器 |
XD1-16 |
套 |
18 |
|
3 |
電流互感器 |
LM2J1-0.5 |
套 |
3 |
|
4 |
交流接觸器 |
CJ20-40 |
套 |
6 |
|
5 |
熱過載繼電器 |
JR36-63 |
套 |
6 |
|
6 |
有填料管式熔斷器插座 |
RT14-32 |
套 |
6 |
|
7 |
正泰萬能轉換開關 |
LW-16 |
套 |
2 |
|
8 |
無功率自動補償控制器 |
JKG2B-6 |
個 |
1 |
|
9 |
三相四線指針式電流表 |
正泰 |
套 |
3 |
|
10 |
三相四線指針式功率因數表 |
正泰 |
個 |
1 |
|
11 |
回路控制指示燈 |
套 |
12 |
||
12 |
電源線 |
m |
適量 |
1.8.4 JGDPD-01A-4教學出線控制實訓柜
1.8.4.1設備概述：
主要由隔離開關、低壓斷路器、銅排等部分組成?？筛鶕?jù)負載的大小選擇相應規格的漏電斷路器控制輸出。
1.8.4.2技術參數：
1、工作電源：三相五線 380V ± 5% 50Hz
2、安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護
3、外形尺寸： 860 × 600 × 2300mm
4、額定電流： 250A
5、工作環境：溫度 0 ℃～ 50 ℃
6、相對濕度 35 ～ 85% 海拔＜ 4000m
1.8.4.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.4.4設備配置 : ( 每臺本配置 )
NO |
配置名稱 |
型 號 |
規格 ( 長×寬×高 ) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
860× 600 × 2300 |
臺 |
1 |
|
2 |
回路控制指示燈 |
套 |
4 |
||
3 |
三相四線指針式電流表 |
正泰 |
套 |
4 |
|
4 |
萬能轉換開關 |
LW-16 |
個 |
1 |
|
5 |
塑料外殼式斷路器 |
DZ20J-100/3300 |
套 |
4 |
|
6 |
電流互感器 |
LMZ3-0.66 |
套 |
4 |
|
7 |
電源線 |
m |
適量 |
。
