教學低壓計量控制實訓柜

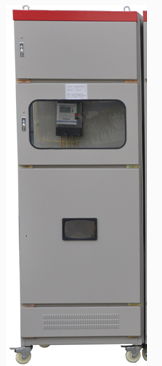

JG DPD-01A-1教學低壓計量控制實訓柜

1.1設備概述：

主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。

1.2技術參數：

工作電源：三相五線 380V ± 5% 50Hz

安全保護：漏電保護（動作電流≤ 30Ma ），過流保護，熔斷器保護

外形尺寸： 660 × 600 × 2300mm

額定電流： 250A

工作環境：溫度 0 ℃～ 50 ℃

相對濕度 35 ～ 85% 海拔＜ 4000m

1.3設備結構

整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.4設備配置 : ( 每臺本配置 )

。
