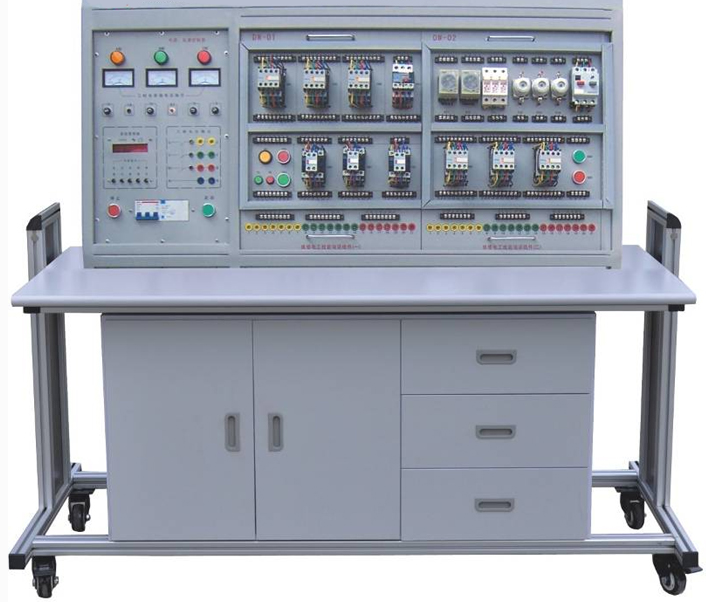

JG-887T低壓電氣控制技能實訓裝置
低壓電氣控制技能實訓裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展 PLC 與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz
2、溫度： -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）
3、裝置容量：＜ 1.0KVA
4、外形尺寸： 1300×700×1400 （ mm ）
三、裝置配備
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有 450V 指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組 件
1、 DW-71 電力拖動培訓組件（一）
2、 DW-72 電力拖動培訓組件（二）
3、 DW-73 電力拖動培訓組件（三）
4、 DW-74 電力拖動培訓組件（四）
5、三相異步電動機 380V Y/ △接法，帶離心開關 2 臺
6、直流電機 220V
四、實訓項目
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動 Y/ △降壓起動
13、接觸器控制 Y/ △降壓起動
14、時間繼電器控制 Y/ △降壓起動
15、 QX3-13 型 Y/ △自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、 C620 車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、 C6163 車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
25、直流電機啟動控制線路
26、直流電機的調速控制線路
27、直流電機的反轉控制線路
28、直流電機制動控制線路
五、 配置表
序號 |
名 稱 |
每臺數量 |
單位 |
備 注 |
1 |
控制屏 |
1 |
套 |
|
2 |
實訓桌 |
1 |
張 |
|
3 |
學生凳 |
2 |
張 |
|
4 |
器材配備 |
1 |
套 |
見表一 |
表一
序號 |
名稱 |
數量 |
單位 |
1 |
DW-71 電力拖動培訓組件（一） |
1 |
套 |
2 |
DW-72 電力拖動培訓組件（二） |
1 |
套 |
3 |
DW-73 電力拖動培訓組件（三） |
1 |
套 |
4 |
DW-74 電力拖動培訓組件（四） |
1 |
套 |
9 |
三相異步電動機 380V Y/ △接法，帶離心開關 |
2 |
臺 |
直流電機 220V 50W |
1 |
臺 |
|
11 |
特制安全導線 |
20 |
根 |
。
