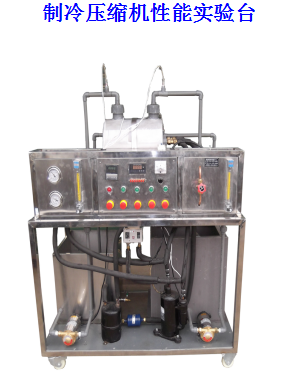

JG•制冷壓縮機性能實驗臺 JGKY-749
實驗?zāi)康模?
1 、 加深了解制冷循環系統的組成 。
2 、 學習測定制冷機性能的方法 。
3 、通過對新型蒸發器、冷凝器的進出水水溫的檢測，計算壓縮機的制冷量、壓縮機效率、制冷系數及蒸發器冷負荷、冷凝器的換熱量。
主要配置：
全封閉 制冷壓縮機、冷凝器、節流閥、蒸發器、 冷水泵、熱水泵、玻璃轉子流量計 , 水箱、 電加熱裝置、液體轉子 流量計、 8 路萬能 巡檢儀、溫度傳感器、高低壓控制器、干燥過濾器、儲液罐、電流表、電壓表、壓力表 、不銹鋼 移動式實驗臺等組成 。
技術參數：
• 輸入電源：單相 AC220V ± 10% 50Hz ，功率 1.2KW 。
• 實驗臺采用封閉式制冷壓縮機，蒸發器和冷凝器均為水換熱器。壓縮機的軸功率通過輸入電功率來
測算。 制冷工質采用 R11。
• 測量參數：電壓： 0 ～ 250V ，電流： 4 ～ 5A ，水流量 40 ～ 400L/h ，排氣壓力 1.5Mpa ，吸氣壓力 0.04 ～ 0.07Mpa ，冷凝溫度： 35 ℃，蒸發溫度： 5 ℃。
4、冷、熱 水泵 參數 ： 流量 : 20L/min ，揚程： 12m，功率：120W。
5、蒸發壓力表量程-0.1-1.6MPa,冷凝壓力表量程-0.1-0.9MPa。
6、冷水箱: 不銹鋼,容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱 :不銹鋼,容積：60L，加熱功率2.0KW（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、 溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。
9、外形尺寸：1400×650×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。
。
