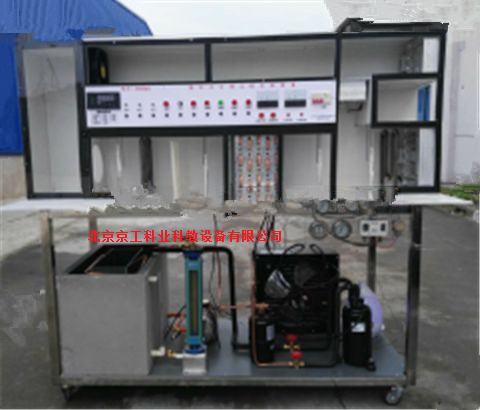

JGLL-289型•
表冷器噴水室性能實驗臺
實驗?zāi)康?：
1. 了解噴水室及表冷器與空氣之間的熱濕交換過程；
2.通過實驗加深對直接接觸式和表面式熱濕交換概念地理解；
3.掌握測量噴水室和表冷器進出水和空氣進出口溫度、相對濕度、阻力特性的方法；
4.熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
主要 配置：
1.冷水系統：水箱及電加熱器、壓縮機及配套儲液罐、干燥過濾器、風冷冷凝器，15m蒸發器盤管；
2.高壓不銹鋼自吸式噴射水泵、玻璃轉子流量計，噴水室、噴嘴、表冷器；
3.恒溫室：低噪音風機、超聲波加濕器、空氣電加熱器；
4.測量控制系統：數顯電流表2塊，數顯電壓表2塊，溫控表2塊（分別控制壓縮機和水箱電加熱器的啟停）、紅油斜管微壓計、畢托管；
5.電源控制系統：電控箱1只、漏電保護器、電壓表、帶燈自鎖按鈕開關、調節旋鈕、變頻器及控制面板1套、線槽等組成 。
技術參數：
1.干濕球溫度測量的空氣相對濕度與濕度表測出來的誤差在5%以內；
2.不銹鋼風道斷面尺寸：320*320mm；
3.表冷器1個，Y-1型孔徑3.5mmABS材質噴嘴2個，ABS材質板片擋水板3塊擋水板外形320*320mm、噴水室進口1塊出口2塊，1.2KW空氣電加熱器1個，1.5KW水箱電加熱器3個，WRN-001、4*30*1200、K型熱電偶12個，WRN-001、4*200*1500、K型熱電偶4個（用于測量4路濕球溫度），超聲波加濕器一臺；
4.壓縮機：1P壓縮機、輸入功率750瓦、制冷量2650瓦；
5.水泵：?jiǎn)蜗嗖讳P鋼噴射式電泵、最大流量4.2m^3?h、最高揚程35m、額定流量2.5m^3?h、額定揚程16m、額定功率0.55KW、220V，50HZ；
6.多翼式低噪聲離心通風機：1450r?min、配用電機功率0.75KW、380VAC、50HZ、全壓490—390Pa、流量1950—2850m^3?h；
7.制冷劑：R22 、充注量1.1Kg，停機充注時壓力約為0.8MPa；
8.流量計：玻璃轉子流量計LZB—15，流量范圍100-1000L/h，測量介質水，測量溫度20℃；
9.工作電源AC380V±10%、50Hz，三相五線制、功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
10.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路 。
11.裝置外形尺寸：2 90 0*600*1 50 0mm。 外形為不銹鋼可移動支架，帶雙剎車輪。
