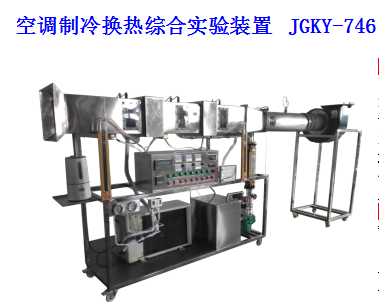

JG空調制冷換熱綜合實驗裝置 JGKY-746
實驗?zāi)康模?
1 、用于直流空調過程演示。
2 、通過實測的溫度、壓力、風量,計算出空調過程熱量及熱平衡誤差。
3 、通過實驗測得的風量、壓力、功率等參數,測定制冷壓縮機性能。
4 、通過改變風量、溫度、流量工況、測定換熱器(加熱器、表冷器)性能實驗。
主要配置:
制冷壓縮機組,冷凝器,蒸發器,離心風機,電熱加濕裝置,一次、二次加熱裝置,數顯溫度儀表,壓差計( ± 100Pa ),超壓保護裝置,壓力表( -0.1-2.5 Mpa ),轉子流量計,熱電偶,電流表,電壓表,風量測量裝置(笛形管),不銹鋼臺架及控制柜等。
技術參數:
1 、輸入電源:三相 AC380V ± 10% 50Hz ,功率 5.0KW 。
2 、 冷凝器 ,換熱面積 3.0m 2 。 翅片管式 蒸發器為銅管串鋁片。
3 、不銹鋼加熱水箱,容積 60L ,加熱功率 4.0KW 。
4、 循環 熱 水泵 參數 :流量: 20L/min ,揚程: 12m,功率:120W。流量計范圍40-400L/h。
5、離心風機參數:風量2000 m 3 /h ,風壓 1000 Pa,功率1.5KW。
6 、 1P 制冷壓縮機組, 制冷工質采用 R22。蒸發壓力表量程-0.1-2.5MPa和冷凝壓力表量程-0.1-1.6MPa。
實驗風道采用 304不銹鋼材質,分為風口段,實驗段,測試段等,之間采用法蘭螺母連接,
方便拆卸。
溫度由高精度溫度傳感器測量,萬能信號輸入巡檢儀配合高精度數字顯示表,顯示溫度、阻力、
流速、功率等實驗全部測量參數,手動風門調節風量。
9、外形尺寸:3500×550×1600mm,外形為不銹鋼可移動支架, 帶雙剎車輪。
。
