綜合傳熱性能實驗臺

JG•

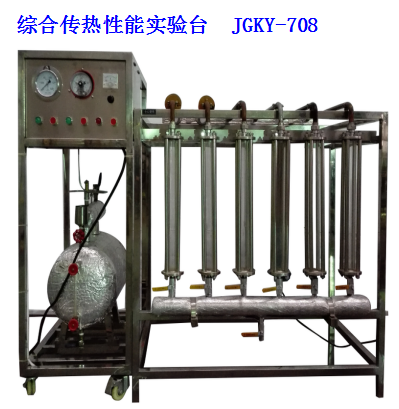

綜合傳熱性能實驗臺 JGKY-708

實驗目的：

1. 觀察和分析相同直徑的紫銅管在不同形式下 ， 自由對流、強迫對流 對 傳熱系數 K 值 的影響 。

2. 了解綜合傳熱性能實驗臺的結構特點及對傳熱系數 K 的影響因素。

主要配置：

紫銅傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管 各一組 ） ， 調節(jié)閥門組，蒸汽發(fā)生器，熱風幕風機，壓力控制器及溫度保護裝置， 不銹鋼臺架及控制屏 等。

技術參數：

1 、輸入電源：三相 AC380V ± 10% 50Hz ，功率 8.0KW 。

2 、實驗銅管直徑 Φ 20mm ，長度 500mm 。

3 、凝結水計量管尺寸 Φ40 × 450mm ，硬質透明玻璃材質。

4 、風機風量 ，風量 2000m 3 /h，功率370W。

5、電加熱總功率： ≦ 8.0KW， 蒸汽控制壓力表： 0-0.4MPa。

6、 蒸汽發(fā)生器 上有安全閥、壓力表繼電器、溫度控制器三種安全保護裝置。

7、外形尺寸：1800×800×1200mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
