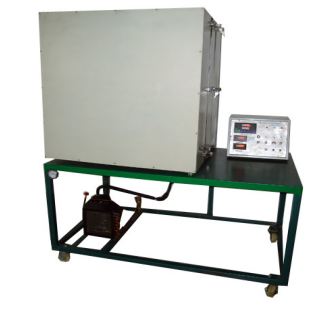

建筑材料熱阻熱流計法測量實驗裝置 JGKY-713
實驗?zāi)康模?
• 掌握測量建筑圍護構建熱阻及傳熱系數。
• 可應用于實際建筑圍護構件＜ 150mm 的科研。
主要配置：
熱面箱體，循環風扇，輻射屏護罩，熱箱溫度控制裝置，熱箱熱面加熱系統， PT100 熱電阻溫度傳感器，熱流計，溫度、熱阻信號采集系統，冷面箱體，循環風扇，輻射屏護罩，冷箱溫度控制裝置，冷箱冷面制冷系統， 16 路萬能信號輸入巡檢儀 ，不銹鋼臺架。
技術參數：
1 、輸入電源：?jiǎn)蜗?AC220V ± 10% 50Hz ，功率 3.0KW 。
2 、溫度由溫度傳感器（通常用銅－康銅熱電偶或熱電阻）測量，熱流由熱流計測量，熱流計測得的值是熱電勢，通過測頭系數轉換成熱流密度。
3 、 冷箱冷面制冷系統 ： QD91 壓縮機，內充裝 R12 制冷劑， 3.4m 2 風冷冷凝器帶 40W 電機。
4 、 溫度測量： 12 路溫度 ， 范圍： -20℃—85℃ ； 測量系統配置有智能溫度控制儀表（ PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
5 、 外形尺寸： 2000×100×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。
數字 II 型可增加計算機數據采集，控制和自動數據分析處理功能。
。
