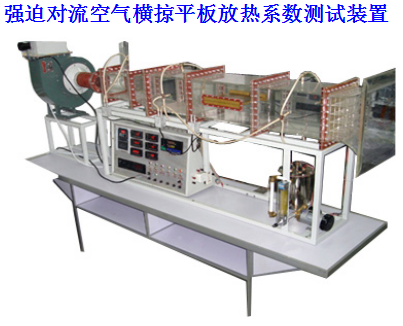

強迫對流空氣橫掠平板放熱系數測試裝置 JGKY-726
實驗?zāi)康模?
測定空氣橫向流過平板表面時的放熱系數；根據對受強迫運動放熱過程的相似分析，將實驗數據整理
成準則方程式。
主要配置：
多翼式低噪音風機，自動調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，紫銅平板試件，固體調壓模塊配電位器調節加熱功率，數顯電流表、電壓表顯示加熱電流電壓，風流量由畢托管配差壓傳感器測量，溫度由 PT100熱電阻測量，8路萬能信號輸入巡檢儀顯示溫度、阻力、流量，不銹鋼支架。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率1.5KW。
2、多翼式低噪音風機參數：風量2000 m 3 /h ，風壓 1000 Pa，功率370W。
3、 電鍍紫銅平板試件規格： δ=0.1 mm，長度2 5 0mm，寬度1 8 0 mm，表面黑度 ε=0.2，導熱系數λ=15
(W/m℃)；電加熱功率：500W 。
4、 畢托管流量計配 差壓傳感器：量程 0—1000Pa，精度0.5級。
5、實驗風道采用透明有機玻璃材質，分為風口段，實驗段測試段等，彼此之間采用法蘭螺母連接。
6、 溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、
流速等實驗全部測量參數，手動風門調節風量。
7.外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字 II型增加帶標準信號的 多路 萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，變頻
器調風量，配有數據采集，自動數據分析處理功能的軟件等。
。
