DSG雙離合器變速器實訓臺

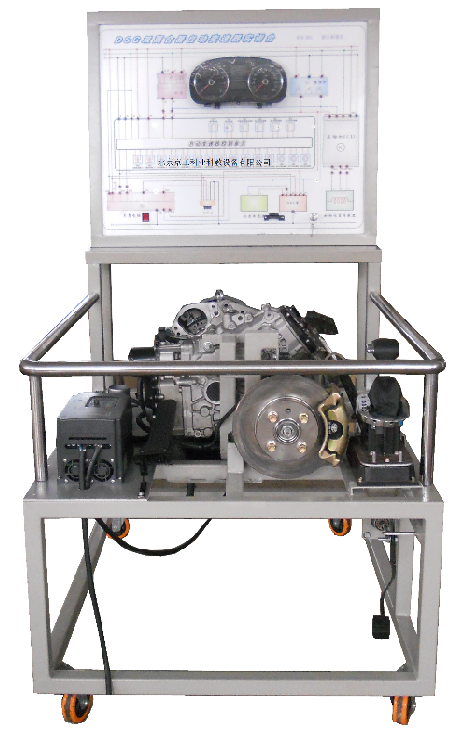

汽車DSG雙離合器變速器實訓臺

產品名稱：DSG雙離合器變速器實訓臺


產品型號：JGD-ZD25
產品配置：大眾
雙離合器
產品簡介
1、采用大眾
雙離合器自動變速器制作，調速電機提供動力，實現變速箱在不同輸入轉速下，進行升檔7速和降檔試驗；包括：大眾
雙離合器變速器、電機及變頻調速器、油壓表、轉速表、換擋操作機構、測量面板、診斷接口、液壓機械加載裝置等；、檔位指示燈觀察檔位分布情況、油壓表觀察各檔的換檔油壓變化、輸出軸
一、功能簡介
該 大眾邁騰雙離合器自動變速器實訓臺 采用大眾邁騰02E（六檔）電控雙離合器自動變速器總成為基礎，可調速三相異步電動機做動力源，對雙離合器自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控雙離合器自動變速器組成結構和工作過程。
適用于各類型學校對雙離合器自動變速器理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的電控雙離合器自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示雙離合器自動變速器的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定進行加速/減速。
4.實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析雙離合器自動變速器控制系統的工作原理。
5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓臺面板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位等參數變化。
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
8.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置
9.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格
外形尺寸：1600×900×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
三相異步電動機：

電 壓：AC 380V/660V
電 流：8.2A/4.7A
功 率：4KW/5.5kw
轉 速：2880r/min
變頻器：
功 率：5.5KW/7.5KW
輸 入：AC 3PH 380V±15%
輸 出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
