燈光儀表示教板

詳情:

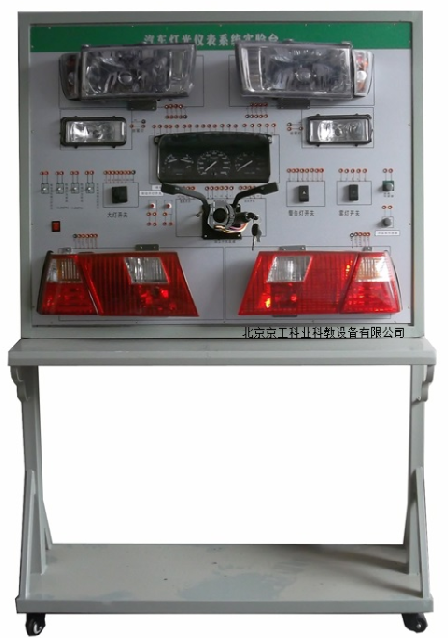

燈光儀表示教板

產品名稱:燈光儀表系統示教板

產品型號: JG D-SJ48
本實驗臺以全新大眾捷達王/桑塔納2000燈光和儀表系統實物為基礎,由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車燈光和儀表系統構造與維修實訓教學,能夠滿足對燈光和儀表系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便,安全可靠,易于維護。

【標準配置】
一、 移動臺架
配備蓄電池(或12V直流電源)、集成電路故障設置器、保險絲等;
二、示教面板
1、由燈光和儀表系統部件組成。包括點火開關、前照燈、轉向燈、前霧燈、側燈、組合開關、尾燈、牌照
燈、后霧燈、剎車燈開關、倒車燈開關、警示燈開關、組合儀表系統等
2、外接式檢測端子;
3、燈光和儀表系統電器結構組成圖和電路工作原理圖。

【功能特點】
一、展示功能:
1、把燈光、儀表系統部件按原車基本位置排列,不同的部件都標有名稱,充分展示燈光、儀表系統的結構和工作原理。
2、燈光和儀表系統電器結構組成圖和電路工作原理圖,方便對照實物進行照明、信號、儀表系統的結構及工作原理教學。
二、動態運行功能:
1、在燈光、儀表系統基礎上,配備各相關輔助控制裝置,可如原車一樣實際演示燈光、儀表系統的工作過程,使學生直觀理解照明、信號、儀表系統的結構和工作原理;
2、真是的傳感器,使儀表里的發動機轉速、水溫、燃油量等真實體現出來。
三、檢測功能:
通過檢測端子,可無損線束直接在面板上進行各燈光、開關、儀表電路參數的檢測與分析;

【參數】
示教臺:(長*寬*高)1800*1200*700(mm)
電源:220V交流電壓;
工作電壓:12V直流電壓;

【實訓項目】
1.燈光、儀表控制系統結構認識;
2.燈光、儀表控制系統模擬運行;
3.燈光系統線路分析實驗;
4.儀表系統線路分析實驗;
5.照明、信號、儀表控制系統元器件測量;
6.照明、信號、儀表控制系統信號測量;
7.照明、信號、儀表控制系統綜合測量分析。
