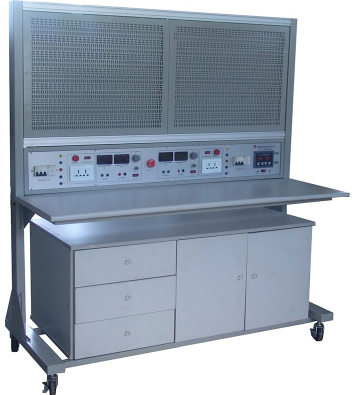

JG-990 型電氣裝配實訓臺（單面二組型）
電氣裝配實訓臺裝置設備
電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。 JG-990 型電氣裝配實訓裝置是一種理想的職業教育實訓設備。
二．設備技術指標
1. 外型：整體尺寸 1640mm × 700mm × 1638mm ；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源 ( 雙面具有相同資源 ) ：
1) 輸入：三相 AC 380V ± 10% 50HZ 三相五線；
2) 固定交流輸出：三相五線 380V 接插式 2 組、 220V 接插式 2 組。
3) 可調直流輸出： 0 ～ 24V/2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤ 30mA 。
6.4 只 5408 二極管，用于能耗制動的整流電路；
7. 三只 75 Ω /75W 電阻用于電動機降壓啟動、一只 10 Ω /25W 用于異步電動機的能耗制動。
三、 設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1 、以 30mm × 30mm 成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條 35mm × 35mm 鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2 、實訓桌桌面采用 25mm 麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少 4 個導向輪，方便實訓臺架移動；
3 。實訓儲物柜采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為： 1300mm × 800mm × 510mm 。
3 、網孔板 2 塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻?PLC 、單片機、變頻器、觸摸屏等。網孔板厚度 1 。 5MM ，大小 774*580MM
四、參考實訓項目
1 ．電工布線工藝實訓
2 ．兩個開關控制一盞燈線路訓練
3 ．聲控開關控制白熾電路訓練
4 ．二地控制一盞燈電路訓練
5 ．三地控制一盞燈電路訓練
6 ．日光燈線路接線訓練
7 ．單相電度表直接安裝接線
8 ．單相電度表經電流互感器安裝接線
9 ．室內照明電路安裝訓練
10 ．配電板安裝訓練
11 ．交流負載電功率的測量
12 ．三相異步電動機直接啟動控制
13 ．三相異步電動機接觸器點動控制線路
14 ．三相異步電動機接觸器自鎖控制線路
15 ．三相異步電動機 Y/ △自動控制線路
16 ．用倒順開關控制三相異步電動機正反轉線路
17 ．接觸器聯鎖的正反轉控制線路
18 ．按鈕聯鎖的三相異步電動機正反轉控制線路
19 ．雙重聯鎖的三相異步電動機正反轉控制線路
20 ．三相異步電動機多地控制
21 ．工作臺自動往返控制線路
22 ．三相異步電動機串電阻降壓啟動控制線路
23 ．三相異步電動機能耗制動控制線路
24. 雙速電機的控制線路
六、電氣裝配實訓臺元器件配置清單（ 1 臺）
序號 |
名 稱 |
型號與規格 |
數 量 |
1 |
單相電度表 |
DD862-2 |
2 |
2 |
單相閘刀開關 |
HK8 |
2 |
3 |
拉線開關 |
4A/250V |
2 |
4 |
平燈頭 |
6A/250V |
4 |
5 |
園形插座 |
T3-10 |
2 |
6 |
電流互感器 |
LQG-0.5 |
2 |
7 |
墻壁開關座 |
4 |
|
8 |
聲控開關 |
118-B30 |
2 |
9 |
低壓斷路器 |
DZ108-20/10 |
2 |
10 |
螺旋式保險盒 |
RL1-15/3A |
6 |
11 |
直插式保險盒 |
RT14-20/2A |
4 |
12 |
交流接觸器 |
CJX2-0910 |
6 |
13 |
輔助觸頭 |
F4-22 |
6 |
14 |
熱繼電器 |
R16B-20/3 |
2 |
15 |
通電延時時間繼電器 |
ST3PA-B/380V （ 0-60S ） |
2 |
16 |
時間繼電器座 |
PF-083A |
2 |
17 |
3H 鐵殼按鈕 |
4 |
|
18 |
行程開關 |
LX9-222 |
4 |
19 |
行程開關 |
LX9-001 |
4 |
20 |
倒順開關 |
K03-15 |
2 |
21 |
日光燈管 |
Y210RR25/10W |
2 |
22 |
鎮流器 |
13W |
2 |
23 |
日光燈座 |
4 |
|
26 |
接線端子排 |
JF5-2.5/5 |
5 |
27 |
G 形導軌 |
1 |
|
28 |
走線槽 |
2 米 |
|
29 |
螺絲 |
90 |
|
30 |
螺絲刀 |
4 |
|
31 |
尖嘴鉗 |
2 |
|
32 |
剝線鉗 |
2 |
|
33 |
三相鼠籠異步電動機 |
380V/Y/△180W ，單速 |
1 |
34 |
三相鼠籠異步電動機 |
380V/Y/△180W ，單速，配離心開關 |
1 |
35 |
三相雙速鼠籠異步電動機 |
380V/Y/ △ 180W |
1 |
。
