JGW-82B網絡化智能型維修電工電氣控制技能實訓考核裝置
一、概述
網絡化智能型維修電工電氣控制技能實訓智能考核裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路而研發的實訓裝置，其是維修電工電氣控制技能訓練和機床電路網絡化考核的綜合設備，即可訓練學員維修電工電氣控制和實用技術與操作技能，又可通過智能考核軟件科學、合理、公正考核學員所學的相關知識。該裝置不僅可供學生技能訓練，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、特點

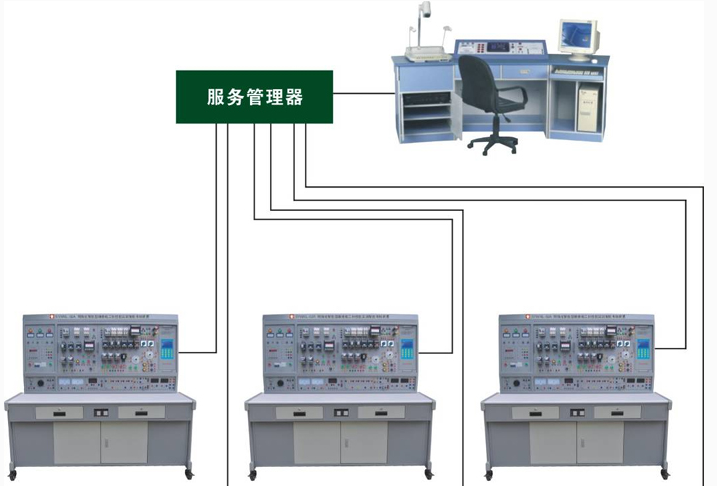

● 智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓臺進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
● 公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到 " 鐵面無私 " 。
● 綜合程度高：即可鍛煉學員動手連接訓練電路，接近工業現場，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，極大提高學校的管理水平。
● 實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、機床電路工作原理。
● 所有的元器件都安裝在面板正面，可直觀地看它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。
● 裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
● 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
● 操作臺只需三相四線的交流電源，即可投入使用；
● 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
● 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生實訓時只需在端子上進行接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
● 接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
● 控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
● 實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
三、技術性能：
1.輸入電壓：三相五線制 380V ± 10% 50Hz
2.工作環境：環境溫度范圍 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃） 海拔＜ 4000m
3.裝置容量：＜ 1.5KVA
4.外形尺寸： 1305 × 805 × 1630mm3
四、裝置配備
（一） DW02 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后 , 通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；
2.控制屏上有 450V 指針式交流電壓表 1 只，通過波段開關切換可以觀測三個電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數 , 為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位 LED 顯示，可同時測量工作電路中電流 I 、電壓 V 、功率 KW 、電能 KWh 、工作時間 T 。精度 1.0 級。
5.交流低壓電源：設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 6.3V 用于信號指示燈電源， 26V 用于能耗制動中整流電路的交流電源；
6.4只 5408 二極管，用于能耗制動的整流電路；
7.三只 75 Ω /75W 電阻用于電動機降壓啟動、一只 10 Ω /25W 用于異步電動機的能耗制動。
（二）多媒體智能型實驗管理器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（ 1 ）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（ 2 ）教師入口：設置故障、 . 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（ 3 ）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（ 4 ）學號查詢：查詢教師通過計算機設置的學號。
（ 5 ）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（ 6 ）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓啟動及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路
16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓啟動手動控制線路
21.三相異步電動機定子串電阻減壓啟動自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.Y3150型滾齒機控制電路
26.PDH電動葫蘆技能實訓考核電路（ 18 個故障點）
27.CA6140普通車床技能實訓考核電路（ 17 個故障點）
28.Z3040萬能銑床技能實訓考核電路（ 20 個故障點）
六、實訓組件
1． DW-01 維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（ 380V ）、按鈕指示燈（ 6.3V ），接線端子等。
2． DW-02 維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3． DW-03 維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4. KH-1 PDH電動葫蘆電路智能考核掛箱（ 18 個故障點）
5. KH-2 C6140普通車床電路技能實訓智能考核掛箱（ 17 個故障點）
6. KH-4 X62W萬能銑床電路技能實訓智能考核掛箱（ 24 個故障點）
7.智能考核答題器
8.三相鼠籠式電動機 380V/Y
9.三相鼠籠式電動機 380V/Y （帶速度繼電器）
10.雙速異步電動機 380V/YY/ △
11.三相鼠籠式電動機 380V/ △
網絡化智能型維修電工電氣控制技能實訓智能考核裝置總體配置表一
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸： 2080mm × 720mm × 1650mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 |
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-01 |
維修電工實訓組件（一） |
塊 |
1 |
DW-02 |
維修電工實訓組件（二） |
||
塊 |
1 |
DW-03 |
維修電工實訓組件（三） |
||
SYDJ01 |
三相鼠籠式異步電動機 380V/Y |
||||
SYDJ02 |
三相鼠籠式異步電動機 380V/Y （帶離心開關） |
||||
SYDJ03 |
三相鼠籠電動機 AC380V （ Y/ △） |
||||
SYDJ04 |
雙速異步電動機 AC380V （△/YY） |
||||
3 |
智能機床電路考核掛箱 |
塊 |
1 |
KH-1 PDH電動葫蘆電路技能實訓考核 |
|
塊 |
1 |
KH-2 C6140普通車床電氣電路技能實訓考核 |
|||
塊 |
1 |
KH-4 X62W萬能銑床電路技能實訓智能考核掛箱（ 24 個故障點） |
|||
6 |
智能答題器 |
1 |
套 |
中文液晶屏、微電腦、鍵盤組成，具有把考核要求由計算機傳輸?shù)街悄芑瘜?shí)訓考核單元上，并產生故障，學生根據故障現象分析與判斷并輸入代碼，考核系統自動完成評分、恢復故障等功能。 |
|
7 |
通訊編程電纜 |
1 |
根 |
2000MM |
|
8 |
碩博維修電工仿真軟件 |
套 |
1 |
3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。 |
|
9 |
智能化考核軟件 |
套 |
1 |
具有教師把考核要求由計算機傳輸?shù)街悄芑瘜?shí)訓考核單元上，并產生故障，學生根據故障現象分析與判斷并輸入代碼，考核系統自動完成評分、恢復故障等功能。 |
|
10 |
電工連線 |
套 |
1 |
20根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。 |
|
11 |
常用工具 |
套 |
1 |
一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；指針式萬用表 1 個；斜口鉗 1 把。 |
|
12 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
表二、京工維修電工電氣控制實訓考核掛箱配置說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-01維修電工實訓組件（一） |
套 |
1 |
掛箱上裝有熱繼電器、交流接觸器 380V 、按鈕指示燈（ 6.3V ），接線端子等。 |
2 |
DW-02維修電工實訓組件（二） |
套 |
1 |
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。 |
3 |
DW-03維修電工實訓組件（三） |
套 |
1 |
掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。 |
4 |
PDH電動葫蘆電路技能實訓考核 |
套 |
1 |
讓學生掌握電動葫蘆的電氣工作原理以及其排故的技能。 |
5 |
C6140普通車床電氣電路技能實訓考核 |
套 |
1 |
讓學生掌握 CA6140 型車床的電氣工作原理以及其排故的技能。 |
6 |
X62W萬能銑床電路技能實訓智能考核掛箱（ 24 個故障點） |
套 |
1 |
讓學生掌握 X62W 萬能銑床的電氣工作原理以及其排故的技能。 |
7 |
智能答題器 |
套 |
1 |
智能答題器及通訊電纜 |
。
