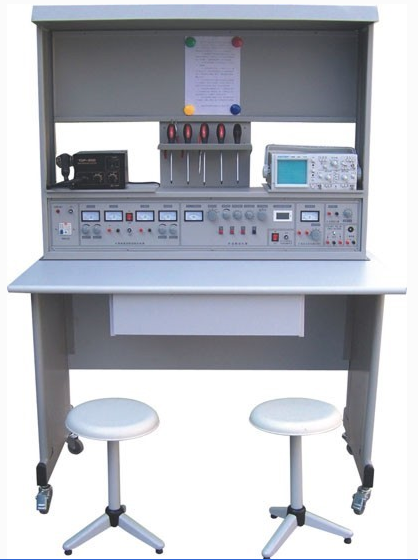

JGDZ-CXA電子工藝創新實訓裝置
一、概述
電子工藝創新實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。電子工藝實訓設備為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。
二、特點
1 、通用性強： 可通過實訓臺的編制組成多種產品生產流水線，配置器材后完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓平臺使用。
2 、綜合性強： 可作為電子、電工、機械等專業課程手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。
3 、功能齊全： 電子工藝實訓設備提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
三、技術性能
（一）輸入電源：單相三線 220V ± 10% 50Hz
（二）輸出電源：
1. 直流穩壓電源：二路 0-30V 穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流 2A ，具有預設式限流保護功能，數字顯示電流電壓；
2.低壓交流電源輸出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ；
3.函數發生器：輸出正弦波、三角波、方波、頻率范圍 5Hz-550KHz ；
4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
（三）工作環境：溫度 -10 ℃～ +40 ℃
（四）裝置容量：＜ 500VA
（五）外形尺寸： 1200mm × 750mm × 2000mm
四、實訓臺的構成
電子工藝實訓設備由實訓桌、控制柜、功能屏、工具包等組成。
（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。
（二）控制柜：提供交直流電源、信號源、安全插座等。
（三）電源總控臺：最多能同時控制 40 臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備 1 臺；
（四）工具套件： MF-47萬用表 1 只、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1 把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、焊錫絲、松香若干。 。
