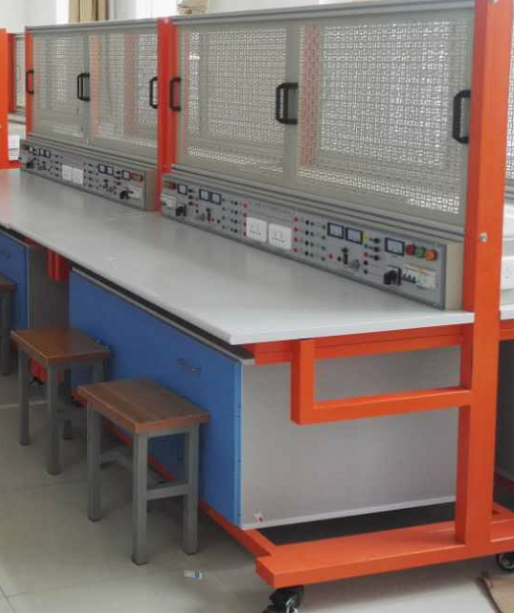

電氣裝配與工藝實訓裝置（單面雙組型）



JGDQZP-991 型電氣裝配與工藝實訓裝置（單面雙組型）

電氣裝配實訓設備主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

一、設備技術指標

1. 外型：整體尺寸 1632mm×750mm×1638mm ；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源：

1) 輸入：三相 AC 380V ±10% 50HZ 三相五線；

2) 固定交流輸出：三相五線 380V 接插式 2 組、 220V 接插式 2 組。

4. 整流二極管：提供整流二極管 1N5408 四個，用于能耗制動電路。

5. 可調直流輸出： 0 ～ 24V/2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）；

6. 各種規格的電阻提供 75Ω/75W 功率電阻三個，用于降壓啟動電路。提供 10Ω/25W 功率電阻一個，用于能耗制動電路。

7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流 ≤30mA 。

二、 設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1. 以 30mm×30mm 成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條 35mm×35mm 鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2 、實訓桌桌面采用 25mm 麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少 4 個導向輪，方便實訓臺架移動；

3 、實訓儲物柜采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為： 1300mm×600mm×510mm 。

4 、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻?PLC 、單片機、變頻器、觸摸屏等。網孔板厚度 1.5MM ，大小 774*580MM

三、參考實訓項目

1 ．電工布線工藝實訓

2 ．兩個開關控制一盞燈線路訓練

3 ．聲控開關控制白熾電路訓練

4 ．二地控制一盞燈電路訓練

5 ．三地控制一盞燈電路訓練

6 ．日光燈線路接線訓練

7 ．單相電度表直接安裝接線

8 ．單相電度表經電流互感器安裝接線

9 ．室內照明電路安裝訓練

10 ．配電板安裝訓練

11 ．交流負載電功率的測量

12 ．三相異步電動機直接啟動控制

13 ．三相異步電動機接觸器點動控制線路

14 ．三相異步電動機接觸器自鎖控制線路

15 ．三相異步電動機 Y/△ 自動控制線路

16 ．用倒順開關控制三相異步電動機正反轉線路

17 ．接觸器聯鎖的正反轉控制線路

18 ．按鈕聯鎖的三相異步電動機正反轉控制線路

19 ．雙重聯鎖的三相異步電動機正反轉控制線路

20 ．三相異步電動機多地控制

21 ．工作臺自動往返控制線路

22 ．三相異步電動機串電阻降壓啟動控制線路

23 ．三相異步電動機能耗制動控制線路

四、 配置表

序號	控制屏	1	套
1	控制屏	1	套
2	實訓桌	1	張
3	學生凳	2	張
4	網孔板	2	塊
5	器材配備	1	套	見表一
6	配套教學資源 （網絡版、具有軟件著作權）	1	點	見附件

表一 、每套器材配備配置清單

序號	名 稱		型號與規格	數 量
1	電器元件	單相電度表	DD862-2	2
		單相閘刀開關	HK8	2
		拉線開關	4A/250V	2
		平燈頭	6A/250V	4
		園形插座	T3-10	2
		電流互感器	LQG-0.5	2
		墻壁開關座		4
		聲控開關	118-B30	2
		低壓斷路器	DZ108-20/10	2
		螺旋式保險盒	RL1-15/3A	6
		直插式保險盒	RT14-20/2A	4
		交流接觸器	CJX2-0910	6
		輔助觸頭	F4-22	6
		熱繼電器	R16B-20/3	2
		通電延時時間繼電器	ST3PA-B/380V （ 0-60S ）	2
		時間繼電器座	PF-083A	2
		3H 鐵殼按鈕		4
		行程開關	LX9-222	4
		行程開關	LX9-001	4
		倒順開關	K03-15	2
		日光燈管	Y210RR25/10W	2
		鎮流器	13W	2
		日光燈座		4
		接線端子排	JF5-2.5/5	10
		G 形導軌		2
		走線槽		3 米
		螺絲		180
2	常用工具	螺絲刀		2
		尖嘴鉗		2
		剝線鉗		1
3	電機	三相鼠籠異步電動機	380V/Y/△180W ，單速	1
		三相鼠籠異步電動機	380V/Y/△180W ，單速，配離心開關	1
4	網孔板		774*580MM	2
5	說明書			1

附件：

1. 無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（網絡版、具有軟件著作權）

1. 用戶登錄

輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。

2. 用戶注冊

用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。

3. 用戶管理

老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。

3.1 用戶查詢

用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。

3.2 添加用戶

用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。

3.3 修改用戶

用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。

3.4 用戶刪除

用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。

4. 級別管理

4.1 級別查詢

老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。

4.2 添加級別

級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。

4.3 修改級別

級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。

4.4 刪除級別

級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

5. 題庫類別管理

5.1 題庫類別查詢

老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。

5.2 添加題庫類別

題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

5.3 修改題庫類別信息

題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

5.4 刪除題庫類別信息

題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

6 . 題庫管理

6.1 題庫查詢

教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。

6.2 添加單項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為單項選擇題。

輸入題目名稱，答案 A 、 B 、 C 、 C ，選擇正確的答案選項，點擊確定，保存單項選擇題信息。

6.3 添加多項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為多項選擇題。

輸入題目名稱，答案 A 、 B 、 C 、 D 、 E 、 F 、 G ，選擇正確的答案選項，點擊確定，保存多項選擇題信息。

6.4 添加判斷題信息

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為判斷題。

輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。

6.5 導入 Excel 題目信息

題目添加畫面，點擊下載模板按紐，下載題目批量錄入 Excel 模板。

在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。

在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。

6.6 題目信息修改

題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。

選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。

6.7 刪除題目信息

題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。

7. 試卷管理

7.1 試卷查詢

教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。

7.2 添加試卷

試卷管理畫面，點擊添加按紐，打開添加試卷畫面。

7.3 自動抽題

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。

點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。

輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。

在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。

7.4 手動組卷

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。

手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。

添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。

點擊列表中刪除按紐，刪除所選題目信息。

題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。

7.5 編輯試卷

試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。

如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。

修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。

7.6 刪除試卷

試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。

7.7 啟用試卷

試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。

7.8 打印試卷

試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。

按鍵盤 Ctrl + P 鍵，打兇當前試卷信息。

8. 模擬成績

8.1 模擬成績查詢

教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。

8.2 模擬成績詳細

模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績詳細畫面。

模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。

8.3 導出成績

點擊導出按紐，將成績導出為 Excel 文件格式。

9. 實戰成績

9.1 實戰成績查詢

教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。

輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。

9.2 導出實戰成績

點擊導出按紐，將實戰成績導出為 Excel 文件。

10. 在線考試

10.1 在線考試

學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。

在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。

點擊開始模擬按紐，打開考試畫面。

依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。

提交試卷時，如有未完成題目，系統會自動提示，并將題目內容標記為紅色。點擊確定可提交試卷。

題目回答完成，提交試卷，顯示考試成績信息。

11. 歷史成績

11.1 歷史模擬成績查看

學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績詳細信息。

11.2 歷史實戰成績查看

學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績詳細信息。

2. 電力拖動仿真教學軟件

一、產品概述

本產品依據中華人民共和國勞動和勞動安全行業標準（ LD/T81.1-2006 ）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等 30 個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。

二、軟件特點

1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的工作現場，真實感極強，彌補了下現場難的困難。

2. 過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。

3. 交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。

4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。

5. 軟件具有職業性、情境性、交互性、工藝性和智能性。

6. 在設計上，采用分級模塊化設計，結構清晰、便于重組。

7. 在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。

8. 在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。

9. 本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。

10. 以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。

11. 資源豐富，可服務于多種教學模式。

12. 資源碎片化，每個模塊可獨立，實現資源的有效利用。

13. 各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。

14. 注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。

三、軟件功能要求

1 ．具有教學游歷功能

（ 1 ）包含的教學內容：要求認識電路、器件；要求認識現場設施設備器材器件。

（ 2 ）實現的教學目標：實現對現場環境、設備設施的初步認識；實現對現場作業程序的初步認識；實現對現場安全生產的初步認識；實現對現場生產氛圍的初步感受。

（ 3 ）實現的教學效果：要求對現場環境產生較深刻的印象，解決專業認識性實習課題；實現對現場設施、設備初步認識，解決崗位認識性實習課題。

四、模塊列表

一級模塊	二級模塊	三級模塊
初級	三相異步單向轉動控制	實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行
	三相異步機正反轉控制	實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、故障排除
	三相異步機兩地控制	實訓目的、實訓器件、電路原理、器件布局、電路連接、通電運行
中級	手動順序控制與測量	實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、
	能耗制動控制與測量	實訓目的、實訓電路、實訓器件、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除
	Y/ △啟動控制與測量	實訓目的、實訓器件、電路原理、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除
	四限位行程控制與測量	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
	自動順序控制與測量	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
	單向轉動控制與測量	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
	雙限位控制與測量	實訓目的、實訓電路、電路原理、實訓器件、元件檢查、元件布局、電路連接、通電運行、故障排除
	兩地控制與測量	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
	三相五線供電系統	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
	照明電路及單相電動機控制	實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
高級	正反轉能耗制動與無功計量	實訓目的、實訓器件、實訓電路、電路原理、實驗仿真
	雙速電動機控制	實訓目的、實訓電路、電路原理、實訓器件、實驗仿真
	Y/ △啟動順序控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	三速電動機控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	直流電動機正反轉、調速與制動	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	直流電動機反接制動控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	點動功能正反轉控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	多臺電動機聯動控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	電動機控制與功計量	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
	順序啟動控制	實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
綜合	車床	實訓目的、實訓設備、工作原理、電氣系統安裝、接線、車床仿真、故障排除
	鉆床	實訓目的、實訓設備、工作原理、電氣系統安裝、鉆床仿真

技術要求：

（ 1 ）實訓目的： 將本節所要學習的內容及掌握的知識點逐條羅列出來，讓學生帶著問題進行學習，實訓目的不能少于三條。

（ 2 ）實訓器件： 實訓器件用圖片和文字形式，展示學生所學器件，凡是本項目所需要的器件都要進行展示，并且實物與名稱一一對應。

（ 3 ）電路原理： 含電氣原理圖和仿真實物電路。針對電路通電，正轉運行，正傳停止，反轉運行，反轉停止，電路斷電都有詳細的原理與對應的動作過程。以正轉運行為例：當按下 SB1 時，原理圖相關線路改變顏色表示處于通電狀態，原理圖電機符號開始旋轉，對應的電氣仿真實物電路中繼電器高亮度顯示，表示處于工作狀態，實物電動機開始旋轉。

（ 4 ）實訓電路： 實訓電路里主要由電路圖組成，當鼠標劃到電路圖中某個元器件的時候，電路圖中會顯示該器件仿真實物，并標注該實物名稱，以方便學生更好的認識電路圖中的符號所代表的實物。

（ 5 ）元件布局： 將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。

（ 6 ）元件檢查： 檢查元器件是否損壞，點擊元器件，進入檢查仿真實訓項目，用已經給出的指針式萬用表進行元器件的檢測，并根據顯示的結果進行選擇題測試，答案正確后點擊確定按鈕退出本次操作。

（ 7 ）電路連接： 根據電路圖連接相關器件，內容包含說明，答案和操作提示等。整個模塊以交互仿真實訓方式實現：電氣原理圖與實物相對照，連接某線路時，正在連接的線路在電氣圖上閃爍顯示，連接正確后，該線路閃爍消失，改閃爍下一個線路。若找不到連接點，可通過 " 提示 " 按鈕獲得提示。整個接線過程中正確和錯誤接線都伴有提示聲音。

（ 8 ）線路檢查： 用指針式萬用表檢查主電路，根據操作提示調節指針式萬用表到相應的檔位上，進行測量，觀看測量結果，點擊下一步進行另外的幾處測量，并可以隨時觀看原理圖，原理圖可隨意拖動。

（ 9 ）通電運行： 合上電源開關后，按動按鈕，繼電器處于高亮狀態，并有通電保護字樣，表示通電狀態，并且電動機進行旋轉。

（ 10 ）故障排除： 給出本節內容相對應的題目，根據所學內容進行判斷，并通過原理圖進行分析

3. 機床電氣線路仿真教學軟件（網絡版、具有軟件著作權）

一、軟件要求：

軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。

本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。

二、技術參數：

包含五大實訓項目： CA6140 車床、 Z37 鉆床、 M7130 磨床、 X62W 銑床。

（一） CA6140 車床

1 、實訓內容： 車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。

2 、車床認知包括兩部分： 車床認知和車床工作

車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。

車床工作：通過點擊仿真車床按鈕來操作車床運行，了解 CA6140 車床運作原理流程。

3 、電路原理 ：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

4 、車床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

5 、車床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

6 、車床壁龕外部接線

實訓內容： 接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

教學資源： CA6140 型車床電氣控制線路的安裝與調試的文字教學資源。

（二） Z37 鉆床

1 、實訓內容： 鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。

2 、鉆床認知包括兩部分：鉆床認知和鉆床工作

鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。

鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解 Z37 鉆床運作原理流程。

3 、電路原理： 電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

4 、鉆床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

5 、鉆床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

6 、鉆床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。

教學資源： Z37 型車床電氣控制線路的安裝與調試的文字教學資源。

（三） M7130 磨床

1 、實訓內容： 磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。

2 、磨床認知包括兩部分：磨床認知和磨床工作

磨床認知： 展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。

磨床工作： 通過點擊仿真磨床按鈕來操作鉆床運行，了解 M7310 磨床運作原理流程。

3 、電路原理： 電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

4 、磨床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

5 、磨床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

6 、磨床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。

教學資源： M7130 型磨床電氣控制線路的安裝與調試的文字教學資源。

（四） X62W 銑床

1 、實訓內容： 銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。

2 、銑床認知包括兩部分：銑床認知和銑床工作

銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。

銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解 X62W 銑床運作原理流程。

3 、電路原理： 電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

4 、銑床左壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

5 、銑床左壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

6 、銑床右壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

7 、銑床右壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

8 、銑床壁龕外部接線

實訓內容： 接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。

教學資源： X62W 型磨床電氣控制線路的安裝與調試的文字教學資源。

4. 電工作業培訓教學軟件（安全用電）

一、產品概述

本產品依據中華人民共和國勞動和勞動安全行業標準（ LD/T81.2 － 2006 ）《 " 維修電工 " 職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇） 4 大模塊， 15 個實訓單元， 72 個實訓項目。

軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

二、實訓項目

1 ．電工初步

一級	二級	三級	內容
電工初步	電工基礎	歐姆定律	任務、原理、實驗、考考你
		基爾霍夫定律
		電磁感應
		功率因數的提高
		負載星形接法
		負載三角形接法
	電工儀表	直流電流表	任務、原理、實驗、考考你
		直流電壓表	任務、原理、實驗、考考你
		直流單臂電橋	任務、原理、使用、實驗、考考你
		指針式萬用表	簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你
		數字式萬用表	簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你
		兆歐表	簡介、面板、操作、考考你
		鉗形電流表	簡介、面板、操作、考考你
	導線連接	導線簡介	裸線、電磁線、絕緣線、通信電纜、考考你
		命名法	電線命名法、射頻電纜命名法、考考你
		線材選用	電路條件、環境條件、導線顏色選用、考考你
		導線連接	導線連接要求、單股芯線的連接、七股芯線的連接、七股芯線 T 型連接、線頭與接線樁連接、考考你
		線頭絕緣恢復	絕緣材料、包纏方法、熱縮管、考考你
	安全用具	基本安全用具	低壓驗電器、絕緣夾鉗
		輔助安全用具	絕緣手套、絕緣鞋（靴）、絕緣墊、腳扣、登板
		防護安全用具	安全帽、防護眼鏡、安全帶、攜帶型接地線
	安全標志	安全標志類型	介紹
		安全標志布置	介紹

2. 基本操作

一級	二級	三級	內容
基本操作	低壓電器	接觸器	簡介、結構、原理（組成、通電、斷電）、測量
		熱繼電器	簡介、結構、原理（組成、工作原理、復位）、測量
		時間繼電器	簡介、結構、原理（電路組成、工作原理）、測量
		速度繼電器	簡介、結構、原理
		斷路器	簡介、原理（組成、過載保護、短路保護、失壓保護）
		組合開關	簡介、結構
		主令電器	簡介、原理（按鈕、行程開關）、測量
		熔斷器	簡介、結構、測量
	電機與變壓器	單相異步電動機	簡介、結構、裝配、考考你
		三相異步電動機	簡介、結構、裝配、檢測、考考你
		直流電動機	簡介、結構、裝配、考考你
		伺服電動機	簡介、結構、原理（電路組成、工作原理）、考考你
		變壓器	簡介、結構、原理（電路組成、工作原理）、考考你
		電流互感器	簡介、原理（電路組成、工作原理）、使用、考考你
		電壓互感器	簡介、原理（電路組成、工作原理）、使用、考考你
	照明電路	一燈一控線路	實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行
		日光燈線路	原理（電路、預熱、點亮、點亮后）、接線、仿真
		兩地控制燈	原理（電路、上樓、下樓）、接線、仿真
		多功能線路	實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行
	電子技術	電阻器電位器	標識、識別、小測驗、檢測
		電容器	簡介、標識、使用、小測驗、檢測
		二極管	簡介、標識、小測驗、檢測
		三極管	簡介、標識、小測驗、型號判定、管腳判定

3. 風險排除

一級	二級	三級	內容
風險排除	滅火器類型	概述	概述
		干粉滅火器	基本結構、主要用途、技術參數
		水型滅火器	基本結構、主要用途、技術參數、注意事項
		二氧化碳泡沫滅火器	基本結構、主要用途、技術參數
		泡沫滅火器	基本結構、主要用途
		七氟丙烷滅火器	基本結構、主要用途、技術參數
	滅火器使用	干粉滅火器	外部結構、使用方法
		水型滅火器	外部結構、使用方法
		二氧化碳泡沫滅火器	外部結構、使用方法
		泡沫滅火器	外部結構、使用方法
		七氟丙烷滅火器	外部結構、使用方法

4. 觸電急救

一級	二級	三級
觸電急救	觸電方式	單相觸電
		兩相觸電
		跨步電壓觸電
		懸浮電路觸電
	防護措施	預防直接觸電
		預防間接觸電
		個人防護用品使用
	接地與接零	保護接地
		保護接零
	心肺復蘇	單人操作
		雙人操作
		口對口準備
		口對口方法
		胸外準備
		胸外壓方法

三、適用范圍

電工特種作業、維修電工、電工等職業培訓與仿真技能鑒定，可用于機電技術應用、電氣技術應用、機電一體化、電氣自動化、生產過程自動化技術等專業學生的電工實驗、電工技能實訓教學，是電工電子實訓中心的主體虛擬仿真實訓軟件。

。
