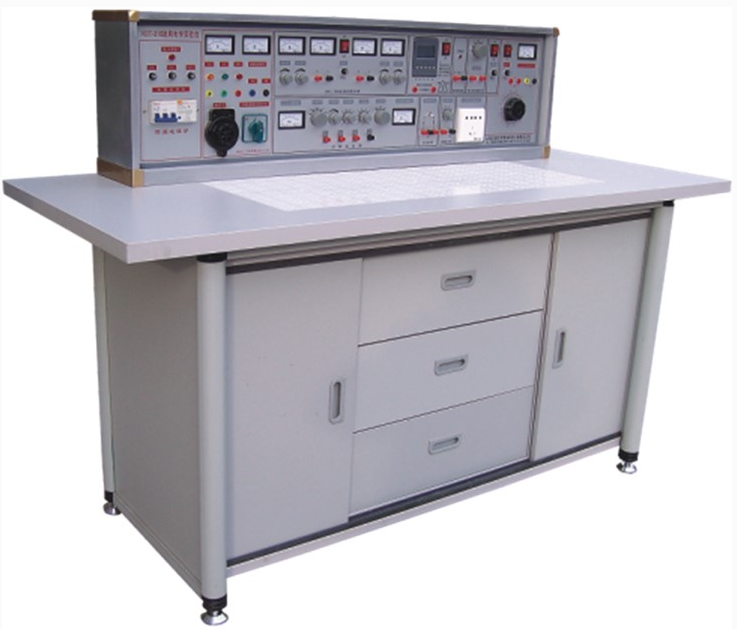

JG-745E 通用電子實驗與電子技能實訓考核實驗室設備
電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和 PCB 圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
一、電子實驗與電子技能實訓實驗臺及操作桌結構：
1. 電子實驗臺外殼尺寸： 123×35×20cm
2. 三相保險座
3. 三相電源輸入指標
4. 總開關 : 實驗臺電源總開關 , 帶漏電、過載保護
5. 試驗按鈕：試驗漏電開關漏電功能
6. 電源輸入指示 1 只
7. 電源輸出指示 3 只 ( 紅、綠、黃三色 )
8. 交流電壓表：指示輸出線電壓
9. 電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10. 接線座 5 只： A 單元三相四線及地線輸出
11. 電流表 W 相電流輸出指示
12. 四插座： A 單元三相四線電源輸出
13 、接線座 2 只： B 單元交流低壓電源輸出
14. 電表 (2A) ： B 單元交流電流指示
15. 旋鈕： B 單元 3-24V 交流低壓選擇輸出
16. 開關： C 單元雙路直流穩壓電源開關
17. 旋鈕： C 單元雙路 Ⅰ 路穩流調節
18. 旋鈕： C 單元雙路 Ⅱ 路穩流調節
19. 接線座 2 只： C 單元 Ⅰ 路直流穩壓輸出。
20. 保險座： C 單元雙路穩壓電源保險
21. 電表 4 只：雙路穩壓電源電壓、電流指示
22. 接線座： D 單元直流 5V 穩壓輸出
23. 電表： D 單元電流 0.5V 輸出指示
24. 開關 1 ：控制各低壓交流電、信號源
25. 開關 2 ：控制 E 單元交直流調壓電源
26. 電表： E 單元交流電壓輸出指示 27. 接線座 4 只： E 單元交流、直流輸出口
28. 旋鈕： E 單元 0 ～ 240V 電壓調節
29. 插座： G 單元 220V 輸出插座
30. 旋鈕：音頻功率放大器音量調節
31. 接線座 2 只：音頻信號輸入
32. 按鈕：單次脈使能開關
33. 接線座 3 只：單次脈沖輸出口
34. 電表：函數發生器正弦波輸出電壓指示
35. 旋鈕：正弦波輸出三級衰減幅度粗調
36. 旋鈕：正弦波輸出口
37. 接線座：正弦波輸出口
38. 旋鈕：矩形波輸出幅度調節
39. 接線座：三角波輸出口
40. 旋鈕：函數信號發生器頻率細調
41. 接線座：矩形波輸出口
42. 旋鈕：函數信號發生器五級頻率粗調
43. 電表：函數發生器輸出頻率指示
44. 實驗桌面尺寸： 160×70cm
45. 智能型多功能交流電路測量電表：能同時測量工作電路中電流 I 、電壓 U 、功率 Kw 、電能 Kwh 、工作時間 T ，八位液晶顯示。
46. 儲存板：放置元件盒
47. 左儲存柜：放置儲存板（帶門鎖）
48. 抽屜：放置常用工具
49. 右儲存柜：放置儲存板（帶門鎖）
50. 通用電路板：規格 35×90cm ，元件盒在其上任意拼插進行實驗。
二、電子實驗與電子技能實訓實驗臺主要技術指標：
1 、輸入工作電源：三相四線
2 、輸出電源及信號
A 單元：三相四線
B 單元：交流 3 、 6 、 9 、 12 、 15 、 18 、 24V
C 單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為 0 ～ 30V ，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為 2A ，具有預設式限流保護功能。
電壓穩定度： <10-2 負載穩定度： <10-2 紋波電壓： <5mv
D 單元：直流穩壓 5V ，電流 0.5A
E 單元：交直流電壓 0 ～ 240V 連續可調，電流 2A
F 單元： 220V 電壓輸出，供外接儀器使用。
3 、單次脈沖源：每次可輸出一對正負脈沖
4 、函數信號發生器（正弦波、三角波、矩形波）
1. 頻率范圍： 5HZ-550KHZ 分五個頻段
2. 頻率指示：由 HZ 表直接讀出
3. 電壓輸出范圍：
正弦波 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V
三級衰減： 0db 、 20db 、 40db 具有連續細調
矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度連續可調
三角波： 5HZ-550KHZ> １ V
5 、音頻功率放大器：輸入音頻電壓不低于 10mv ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6 、智能型多功能交流測量電表：精度 1.0 級，能同時測量電路電流 I 、電壓 U 、功率 Kw 、電能 Kwh ，工作時間 T ，八位液晶顯示。
7 、漏電保護：漏電動作電流 30mA 。
8 、絕緣電阻： >5MΩ 。
三、結構與配備（以二十四座為例）
（一）實驗桌： 學生實驗桌 12 張，一桌二座，實驗桌外形尺寸為 160×70×80cm 。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面 ( 如需要在桌上放置電動機，焊接等 ) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺： 1 臺示教臺，分別控制、學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸： 160×70mm 。用于講解、演示。
★ 4 、機床電氣實訓仿真軟件
1 ）技能考核模塊
本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
（ 1 ）數據云系統上傳
通過 TCP/IP 協議，及網絡連接界面實現與專業教學設備云后臺連接。
（ 2 ）考核歷史數據
通過歷史數據窗口，對考核結果的歷史查詢。實現對不同時間考核的學員的學號、姓名、發題數、答題數、考核設置時間、考核用時的數據信息按制定時間或最近的時間等方式進行查詢。也可以清楚存盤的歷史數據?？赏ㄟ^ U 盤實現對數據的導出，導出數據可通過 excel 打開，編輯。數據的存儲方式是通過考核結束進行保存的，避免了數據過多，在后期處理起來非常的簡潔。
（ 3 ）老師登陸界面
通過輸入權限密碼，進入老師窗口。該窗口可設置，考試時間、設備號、所有故障的清除、設備電源權限、 4 個考核類型的故障設置窗口（可按實際需求進行設置如高級、中級、初級，或是考核項目 1 、項目 2 等）、密碼設置、云組態登陸二維碼。
（ 4 ）動態設題界面
目前設置為 4 個項目窗口（可根據需求擴充），每個窗口可根據需求進行相應設置，如直接在線路原理圖上實現故障設置或開關量的設置。開關量設置目前為 24 路，可按需求進行擴展。故障發布功能，按下故障發布，改項目就會在學生考核界面顯示，和出現，達到發題的目的。
（ 5 ）學生信息登陸
可通過該界面實現對學生學號、姓名的登陸，學號及姓名支持 6 位數學號及 39 位學生信息登記，可根據需求進行擴展 .
（ 6 ）實時信息查詢
通過點擊窗口對應查詢信息，可對設備號、考核時間、考核分?jǐn)?shù)進行查詢。
（ 7 ）學生開始界面
考核人員可通過掃碼二維碼登陸，也可通過點擊登陸，輸入學號登陸界面進入學生窗口。
（ 8 ）考核界面
輸入學號后進入考核界面，當老師通過單擊或者網絡設題后，左上角顯示目前考核項目名稱同時答題窗口顯示有答題項目。窗口同時顯示，登陸的學號，考核剩余時間，完成答題數量，考核說明。點擊考核開始，開始考核，考核剩余時間開始計時，當計時完成也會交卷結束。點擊答題窗口進入答題界面。
（ 9 ）動態答題界面
界面顯示線路原理圖或故障點，在原理圖界面可在對應的線路上點擊查明故障，實現考核，答題界面和設題界面原理圖相同，當答題數等于設題數時交卷結束考核?？己藭r(shí)可返回考核界面查看考核剩余時間。當原理圖過大時可通過點擊原理圖對應位置實現放大窗口實現清晰線路來答題。
2 ）云故障考核功能模塊
（ 1 ）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。
（ 2 ）教師遠程監考功能，考核現場實時圖像監控及現場聲音播放。
（ 3 ）信息顯示設備連接狀態，考核信息查詢。
（ 4 ）控制：設置考核故障點，可以設置 24 路故障，可根據實際需求添加 128 路?？稍O(shè)置考核時間，考核項目。
（ 5 ）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
（ 6 ）歷史數據：顯示學號、分?jǐn)?shù)、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（ 7 ）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出 excel 。
（ 8 ）設備報警：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。
（ 9 ）設有考核完成指示，及故障清除功能。
（三）、電子實驗與電子技能實訓實驗臺 ，學生實驗桌和示教臺上各配備 1 臺。
（四）、器材配備：
MF-500 萬用表 13 只，數字萬用表 13 只，臺鉆 1 臺，電烙鐵及烙鐵架 25 套，微型手槍鉆 1 臺，放置臺鉆桌 1 張， 13 套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板 13 片，初步焊接通用線路板及組件 13 套， 13×22 套電子技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜 2 個， 13 套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，通用集成座等，學生凳 25 張。
四、實驗與實訓項目：
（ 1 ）電子部分實驗項目：
1· 晶體二極管的特性及檢測
2· 晶體三極管輸入輸出特性
3· 低頻小信號電壓放大器
4· 直接耦合兩級放大器
5·RC 耦合兩級放大器
6· 負反饋對放大器性能的影響
7· 變壓器耦合推挽功率放大器
8· 互補對稱推挽功率放大器 (OTL)
9· 單相半波整流
10· 單相全波整流
11· 單相橋式整流
12· 單相橋式整流濾波
13· 單結晶體管特性
14· 單結晶體管觸發電路
15· 晶閘管簡單測試及可控整流電路
16· 場效應管測試
17· 串聯型穩壓電壓
18· 差動放大電路的研究
19· 集成運放參數的測試
20· 集成運放減法電路
21· 集成運放加法電路
22· 集成運放積分電路
23· 集成運放微分電路
24· 集成運放文氏正弦波振蕩器
25· 電容三點式振蕩器
26· 電感三點式振蕩器
27· 集成穩壓電路
28· 無穩態電路（多諧振蕩器）
29· 施密特觸發器
3 0· 集成與門邏輯功能測試
31· 集成非門電路邏輯功能測試
32· 集成或門電路邏輯功能測試
33· 集成與非門邏揖功能測試
34·CMOS 門電路的測試
35· 基本 RS 觸發器
36·JK 觸發器
37·D 觸發器
38·555 時基電路的應用（方波發生器 )
39· 二一十進制計數器
40· 二一十進制 8421 譯碼器
41· 加法器
42· 減法器
43· 用集成與非門構成單穩態觸發器
44· 組合邏輯電路
利用上述 44 項實驗元器件也可完成面實驗
45·P-N 結單向?qū)щ娞匦?
46· 三權管 ICBO 的測量電路
47· 三極管 ICEO 的測量電路
48· 三極管電流放大
49· 三極管的 VA 特性
50· 帶負載的單級小信號電壓放大
51· 電壓負反饋偏置電路
52· 分壓式電流負反饋偏置電路
53· 用熱敏電阻穩定工作點
54· 用二極管穩定工作點
55· 分析 Ce 對低頻特性的影響
56· 共基極放大實驗電路
57· 共集電極放大實驗電路
58· 共源極基本放大電路
59· 場效應管自給偏壓放大電路
60· 場效應管分壓式自偏壓電路
61· 場效應管共漏極電路
62· 場效應管共柵極電路
63· 單管阻容放大電路
64· 基本直流放大電路
65· 用電阻提高后級發射極電位
66· 用穩壓管提高后級發射極電位
67· 變壓器耦合放大電路
68· 甲類功率放大電路
69· 乙類功率放大電路
70· 串聯電流負反饋
71· 串聯電壓負反饋電路
72· 并聯電壓負反饋電路
73· 并聯電流負反饋電路
74· 兩級放大電路中的負反饋
75· 射極輸出電路
76· 自舉射極輸出電路
77· 用電容衰減高頻電壓
78· 用負反饋消除自激振蕩
79· 電池監視電路
80· 場效應管、三極管組成放大電路
81·PNP-NPN 直接耦合放大電路
82· 共基共射放大電路
83· 晶體管開關作用
84· 液位光電控制
85· 簡單的溫控電路
86· 模擬光控簡易路燈自動開關電路
87·RC 移相振蕩器
88· 雙 T 選頻網絡
89· 雙 T 選頻網絡組成的振蕩器
90· 變壓器反饋式振蕩電路
91· 場效應管變壓器反饋式振蕩電路
92· 防盜報警電路
93· 串聯型晶體振蕩電路
94· 互補音頻振蕩訊響器
95· 報警訊響器
96· 音樂門鈴電路
97· 電子報警器電路
98· 差動放大電路的基本形式
99· 電子門鈴電路
100· 準互補對稱電路
101· 三管 OTL 互補對稱電路
102· 長尾式差動放大電路
103· 差動輸入單端輸出
104· 單端輸入雙端輸出
105· 單端輸入單端輸出
106· 雙電源式長尾差動放大電路
107· 差動式放大器實驗電路
108· 具有恒流源的差動放大電路措施
109· 單端輸出差動放大電路的溫諷分析
110· 閃光器電路
l11· 運算放大器的基本接法
112· 電流差動式運放用作交流比例放大
113·Vos 的簡易測量方法
114·Aos 的簡易測量方法
115·Aod 的簡易測量方法
116· 共模抑制比 Cmrr 的簡易測試
117· 最大共模輸入電 UIcm 的簡易測試
118·Yopp 的簡易測試
119·SR 的測量方法
120· 基本同相放大接法
121· 運放構成的 LC 振蕩器
122· 電熱杯調溫電路
123· 引到反向端輸入調零措施
124· 引到同向端輸入調零指施
125· 為使電值不致過大的接法
126· 利用三極管的基極電流實現對 Ios 的溫度補償
127· 利用 T 型網絡提高等效反饋電阻
128· 使互補管工作在甲乙類擴大輸出電流的措施
129· 對電容負載進行校正時措施
130· 反相輸入保護措施
131· 同相輸入保護措施
132· 利用穩壓管保護器件
133· 電源極性錯接的保護
134· 電源啟動瞬間過壓保護
135· 二極管檢波電路
136· 利用 PN 結的溫度系數測量溫度的電路原理
137· 雙二極管限幅器
138· 反相運放基本電路
139· 可變比例放大
140· 同相運放基本電路
141· 電壓 / 電流變換電路
142· 電流 / 電壓變換電路
143· 電壓跟隨器
144· 差動放大基本電路
145· 運算放大器的差動輸
146· 反相輸入求和運算
147· 同相輸入求和運算
148· 雙端輸入求和運算
149· 基本積分電路
150·EG 考濾泄漏阻對的積分運算電路
151· 提高積分時間常數的措施
152· 快速積分電路
153· 模擬一階微分方程電路
154· 模擬二階微分方程電路
155· 基本微分電路
156· 實用微分電路
157· 利用間接方法得到近似微分
158· 基本對數運算電路
159· 利用三極管的對數特性組成對數運算電路
160· 反對數放大的基本電路
161·Vo 正比于 VxVy 電路
162· 簡單的過零此較電路
163· 具有滯迥特性的比較電路
164· 雙限比較電路
165· 利用二級管作為上限檢測幅度選擇電路
166· 雙限三態比較電路
167· 下限檢幅選擇電路
168· 基本采樣保護電路
169·RC 無源網終的低通濾波電路
170· 濾波電路接到組件的同相輸入端
171· 濾波電路接到組件的反相輸入端
172· 簡單二階 RC 濾波電路
173· 典型 RC 有源濾波電路
174· 兩階有源濾波電路
175· 多路反饋二級有源濾波電路
176· 典型二階高通有源濾波電路
177· 基本帶通濾波電路
178· 典型帶通濾波電路
179· 用雙 T 網絡組成的帶阻濾波
180· 輸出限幅的反相器
181· 實用差值運算放大器
182· 矩形波振蕩電路
183· 阻容移相觸發電路
184· 電熱褥調溫裝置
185· 寬度可調的矩形波發生器
186· 簡單的鋸齒波發生器
187· 幅頻可調的鋸齒波發生器
188· 單相橋式整流常用畫法電路
189· 全波整流電路的最大反向峰值電壓
190· 電容濾波電路
191· 電容濾波帶電阻負載
192· 全波整流電容濾波電路
193·RC 濾波電路
194· 多段 RC 濾波電路
195· 基本的 LC 濾波電路
196·T 型濾波電路
197· 二倍壓整流電路
198· 三倍壓整流電路
199· 基本穩壓管穩壓電路
200· 基本調整管穩壓電路
201· 具有放大環節的穩壓電路
202· 調整管穩流電路
203· 電子濾波器
204· 串聯穩壓電路
205· 并聯穩壓電路
206· 電子催眠器
2O7· 三端集成穩壓電路
208· 正電源輸出可調的集成穩壓電路
209· 單相全波可控整流
210· 硅穩壓管穩壓電路
211· 單相半波可控整流
212· 單相橋式半控整流
213· 充電用硅整流器原理
214· 感性負載對晶閘管的影響
215· 晶閘管觸發導通試驗
216· 反電動勢負載晶閘管電路
217· 簡易電子調壓電路
218· 測試單結管分壓比 n
219· 單結管振蕩電路
220· 單結管觸發應用電路
221· 二極管 " 與 " 門電路
222· 三極管 " 或 " 門電路
223· 與邏輯形象化
224· 或邏輯形象化
225· 非邏輯形象化
226· 三極管 " 非 " 門
227· 三極管 " 與非 " 門
228· 三極管 " 或非 " 門
229· 三扳管雙穩態電路
330· 三極管單穩態電路
231· 三極管多諧振蕩電路
232· 置位觸發電路
233· 射極耦合雙穩態
234· 對稱式多諧振蕩器
235· 環形多諧振蕩器
236· 微分型單穩態電路
237· 集成施密特電路
238· 矩形波發生器
239· 單脈沖電路
240· 連續脈沖發生器
（ 2 ）電子部分實訓項目：
1. 常用儀器儀表的使用；
2. 常用電子元器件的識別與檢測；
3. 電烙鐵拆裝與電子錫焊技能訓練；
4. 印刷線路板的制作；
5. 三端集成穩壓直流電源的制作；
6. 串聯型直流穩壓電源的制作；
7. 低頻信號電壓放大器的裝配與測試；
8. 具有負反饋信號放大器電路的制作與測試；
9. 文式橋振蕩器的焊接與調試；
10. 電池電壓監視電路的制作與測試；
11. 電子催眠器電路的制作；
12. 模擬 " 知了 " 電子電路的制作實訓；
13. 實用聲控、光控節電照明燈的制作與實訓；
14. 語音報警喇叭的制作與實訓；
15. 邏輯測試器的制作與測試；
16. 正負脈沖信號的制作與測試；
17. 智力競賽搶答器的制作；
18. 水位報警器電路的制作；
19. 迷你閃光彩燈的制作；
20. 光控音樂門鈴；
21. 實用模擬自然風控制器的制作；
22. 臺燈調光電路；
23. 實用 CMOS 觸摸鎖鑰電路；
24. 自動充電器的制作；
25. 半導體收音機的組裝與調試。
通用電子實驗與電子技能實訓考核實驗室元件配置清單（每臺）
實驗部分：
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
電 阻 |
5.1Ω |
2 |
1/2W |
電 阻 |
51Ω |
1 |
1/2W |
電 阻 |
100Ω |
3 |
1/8W |
電 阻 |
150Ω |
1 |
1/8W |
電 阻 |
200Ω |
1 |
1/8W |
電 阻 |
300Ω |
2 |
1/8W |
電 阻 |
470Ω |
1 |
1/8W |
電 阻 |
510Ω |
2 |
1/8W |
電 阻 |
820Ω |
2 |
1/8W |
電 阻 |
1K |
3 |
1/8W |
電 阻 |
1.5K |
1 |
1/8W |
電 阻 |
2K |
2 |
1/8W |
電 阻 |
2.4K |
3 |
1/8W |
電 阻 |
2.7K |
1 |
1/8W |
電 阻 |
3.3K |
3 |
1/8W |
電 阻 |
3.9K |
1 |
1/8W |
電 阻 |
4.7K |
2 |
1/8W |
電 阻 |
5.1K |
1 |
1/8W |
電 阻 |
6.8K |
2 |
1/8W |
電 阻 |
10K |
4 |
1/8W |
電 阻 |
13K |
1 |
1/8W |
電 阻 |
20K |
2 |
1/8W |
電 阻 |
39K |
1 |
1/8W |
電 阻 |
51K |
1 |
1/8W |
電 阻 |
100K |
2 |
1/8W |
電 阻 |
200K |
1 |
1/8W |
電 阻 |
1M |
1 |
1/8W |
電 阻 |
10M |
1 |
1/8W |
電 位 器 |
470Ω |
1 |
1/2W |
電 位 器 |
1K |
2 |
1/2W |
電 位 器 |
10K |
2 |
1/2W |
電 位 器 |
22K |
1 |
1/2W |
電 位 器 |
100K |
1 |
1/2W |
電 位 器 |
470K |
1 |
1/2W |
電解電容 |
1UF |
1 |
16V |
電解電容 |
10UF |
3 |
16V |
電解電容 |
47UF |
3 |
16V |
電解電容 |
220UF |
1 |
35V |
電解電容 |
470UF |
1 |
35V |
瓷片電容 |
300P |
1 |
63V |
瓷片電容 |
1000P |
2 |
63V |
瓷片電容 |
0.01UF |
2 |
63V |
瓷片電容 |
0.1UF |
1 |
63V |
瓷片電容 |
0.47UF |
1 |
63V |
音頻輸入變壓器 |
1 |
||
音頻輸出變壓器 |
1 |
||
變 壓 器 |
220/6V.6V |
1 |
8W |
電 感 |
8Ω |
1 |
|
電 感 |
390UH |
1 |
|
二 極 管 |
4007 |
4 |
|
二 極 管 |
2AP9 |
1 |
|
發光二極管 |
2 |
||
穩壓二極管 |
2CW54 |
2 |
|
穩壓二極管 |
2CW76 |
1 |
|
晶 振 |
10M |
1 |
|
場效應管 |
3DJ6 |
1 |
|
單 結 管 |
BT33 |
1 |
|
晶 閘 管 |
KP1 |
2 |
|
三 極 管 |
3DG6 |
2 |
|
三 極 管 |
3DG12 |
1 |
|
三 極 管 |
3AX31 |
2 |
|
三 極 管 |
3DA1 |
1 |
|
三端穩壓 |
7805 |
1 |
|
指示燈 ( 信號燈 ) |
6V 0.1A |
1 |
|
開 關 |
4 |
||
喇 叭 |
8Ω/0.2W |
1 |
|
繼 電 器 |
6V |
1 |
|
音樂集成 |
4V |
1 |
|
電平開關和邏輯電平指示 |
1 |
||
集 成 座 |
14 腳 |
2 |
|
集 成 座 |
16 腳 |
1 |
|
集成運放 |
UA741 |
2 |
|
定 時 器 |
NE555 |
1 |
|
TTL 與非門 |
74LS00 |
1 |
|
TTL 非 門 |
74LS04 |
1 |
|
TTL 與 門 |
74LS08 |
1 |
|
TTL 與非門 |
74LS20 |
1 |
|
TTL 或 門 |
74LS32 |
1 |
|
譯 碼 器 |
74LS42 |
1 |
|
TTL 觸發器 |
74LS74 |
1 |
|
七段譯碼器 |
74LS247 |
1 |
|
全 加 器 |
74LS283 |
1 |
|
CMOS 或非門 |
CD4002 |
1 |
|
共陽數碼器 |
546R |
1 |
|
直流電表 |
10MA |
1 |
|
直流電表 |
200MA |
1 |
|
直流電表 |
1V |
1 |
|
直流電表 |
15V |
1 |
|
直流電表 |
± 100UA |
1 |
實訓部分：
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
電 阻 |
0.5 Ω |
1 |
1W |
電 阻 |
1 Ω |
1 |
1W |
電 阻 |
36 Ω |
1 |
1W |
電 阻 |
220 Ω |
1 |
1/2W |
電 阻 |
470 Ω |
1 |
1/2W |
電 阻 |
750 Ω |
1 |
1/2W |
電 阻 |
1K |
1 |
1/2W |
電 阻 |
1.2K |
1 |
1/2W |
電 阻 |
1.8K |
1 |
1/2W |
電 阻 |
2K |
1 |
1/2W |
電 阻 |
2.7K |
1 |
1/2W |
電 阻 |
3K |
1 |
1/2W |
電 阻 |
5.6K |
1 |
1/2W |
電 阻 |
6.8K |
1 |
1/2W |
電 阻 |
8.2K |
1 |
1/2W |
電 阻 |
24K |
1 |
1/2W |
電 阻 |
47K |
1 |
1/2W |
電 阻 |
39K |
1 |
1/2W |
電 阻 |
100K |
1 |
1/2W |
電 阻 |
150K |
1 |
1/2W |
瓷片電容 |
0.01UF |
1 |
63V |
電解電容 |
220UF |
1 |
63V |
二 極 管 |
2AP9 |
1 |
|
三 極 管 |
9013 |
2 |
|
三 極 管 |
9012 |
6 |
|
通用線路板及組件 |
1 套 |
||
印刷線路板制作配件：敷銅板、毛筆、鉛筆、復寫紙、油漆 |
各 1 |
||
三端集成穩壓直流電源的制作組件 |
1 套 |
||
串聯型直流穩壓電源的制作組件 |
1 套 |
||
低頻信號電壓放大器的裝配與測試組件 |
1 套 |
||
具有負反饋信號放大器電路的制作與調試組件 |
1 套 |
||
文氏橋振蕩器的焊接與調試組件 |
1 套 |
||
電池電壓監視電路的制作與調試組件 |
1 套 |
||
模擬“知了”電子電路的制作與實訓組件 |
1 套 |
||
實用聲控、光控節電照明燈的制作與實訓組件 |
1 套 |
||
語音報警喇叭的制作與實訓組件 |
1 套 |
||
邏輯測試器的制作和測試組件 |
1 套 |
||
正負脈沖信號發生器的制作與測試組件 |
1 套 |
||
水位報警器電路的制作與測試組件 |
1 套 |
||
迷你閃光彩燈的制作與測試組件 |
1 套 |
||
光控音樂門鈴的制作與測試組件 |
1 套 |
||
實用自然風控制器的制作與測試組件 |
1 套 |
||
臺燈調光電路組件 |
1 套 |
||
Cmos 觸摸鎖鑰電路組件 |
1 套 |
||
自動充電器的制作組件 |
1 套 |
||
電子催眠電路的制作組件 |
1 套 |
||
半導體收音機的組裝與調試組件 |
1 套 |
||
燈頭（ 250V/5A 、裝底座） |
1 只 |
||
蜂鳴器（ 6V 、裝底座） |
1 只 |
||
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
工 具 |
|||
鑷 子 |
1 |
||
電烙鐵及烙鐵架 |
2 |
||
萬 用 表 |
MF47 |
1 |
|
數字萬用表 |
DT890B + |
1 |
|
斜 口 鉗 |
1 |
||
尖 嘴 鉗 |
1 |
||
剝 線 鉗 |
1 |
||
螺 絲 刀 |
－ ＋ |
4 |
|
導 線 |
若干 |
||
其 他 |
|||
實 驗 臺 |
1 |
||
實 驗 桌 |
1 |
||
防 腐 皮 |
1 |
||
凳 子 |
2 |
||
。
