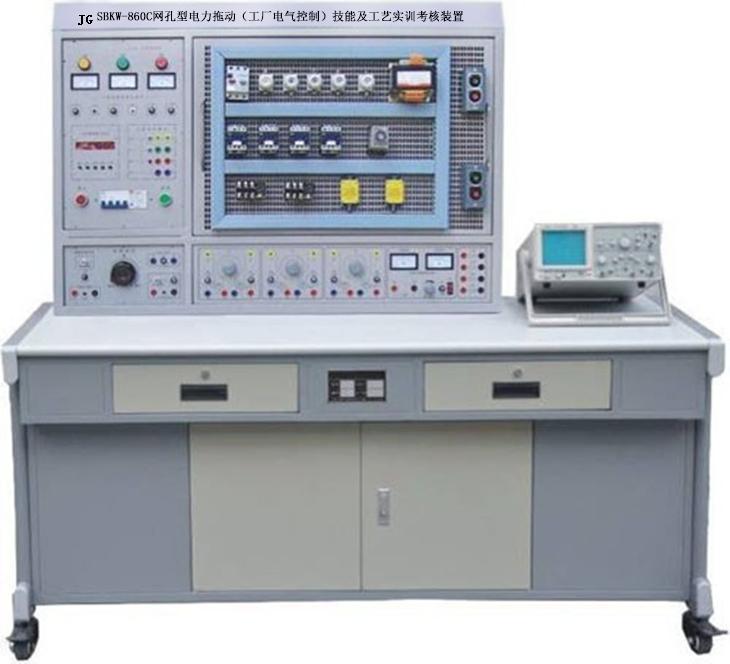

JGWK-860C網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
電力拖動技能及工藝實訓考核裝置綜合了大中專院校 " 電力拖動 " 、 " 工廠電氣控制技術 " 、 " 繼電接觸控制 " 等課程教學大綱的要求而研發 . 采用 " 網孔板 " 結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想設備。
二、技術性能：
1、工作電源：三相四線（或三相五線）～ 380V ± 5% 50Hz
2、溫度： -10 ℃～ 40 ℃，相對濕度＜ 85% （ 25 ℃）
3、裝置容量：＜ 1.0KVA
4、重量： 200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3、設有 450V 指針式交流電壓表三只，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源， , 確保設備和操作者人身安全。
5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流 220V/0.5A ，具有短路保護
7、電樞電源：直流 0-220V/2A 連續可調電源一路，具有短路保護
8、連續可調交流電源： 0-240V 連續可調，具有短路保護
9、可調同步勵磁電機電源： 0-40V/2A 連續可調，具有短路保護
10、磁盤電阻： 90 Ω四組， 900 Ω兩組
11、整流二極管： IN5408 四只
四、實訓操作桌： 鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓考核項目：
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過載保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動 Y/ △降壓起動
13．三相異步電動機接觸器控制 Y/ △降壓起動
14．三相異步電動機時間繼電器控制 Y/ △降壓起動
15．三相異步電動機 QX3-13 型 Y/ △自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19． C620 車床電氣控制線路
20．三相異步電動機手動降壓起動
21．三相異步電動機單相運行反接制動控制線路
22．電動葫蘆電氣控制線路
23． C6163 車床電氣控制線路
24．三相異步電動機控制電路聯鎖控制線路
25．三相異步電動機主電路聯鎖控制線路
26．雙速電機手動變速器控制線路
27．雙速電機時間繼電器控制強路
28．同步電動機的能耗制動控制線路
29．直流電機啟動訓練
30．直流電機的調速訓練
31．直流電機反轉訓練
32．直流電機制動實驗訓練
33．直流電機拆裝訓練
34．直流電機檢修訓練
六、參考實訓項目配備元器件（每臺）：
序號 |
名稱 |
數量 |
單位 |
1 |
三相斷路器 |
1 |
只 |
2 |
交流接觸器 |
6 |
只 |
3 |
熱繼電器 |
2 |
只 |
4 |
時間繼電器 |
2 |
只 |
5 |
三相雙投閘刀 |
1 |
只 |
6 |
三相閘刀 |
1 |
只 |
7 |
倒順開關 |
1 |
只 |
8 |
BK 變壓器 |
1 |
只 |
9 |
行程開關 |
4 |
只 |
10 |
保險座 |
6 |
只 |
11 |
鐵殼按鈕 |
2 |
只 |
序號 |
名稱 |
數量 |
單位 |
12 |
信號燈 |
6 |
只 |
13 |
接線端子排 |
5 |
只 |
14 |
G 型導軌 |
1 |
根 |
15 |
鈕子開關 |
3 |
只 |
16 |
走線槽 |
2 |
米 |
17 |
尖嘴鉗 |
2 |
把 |
18 |
螺絲刀 |
4 |
把 |
19 |
三相雙速異步電動機 |
1 |
臺 |
20 |
三相異步電動機 |
1 |
臺 |
21 |
三相同步電動機 |
1 |
臺 |
22 |
直流并（他）勵電動機 |
1 |
臺 |
。
