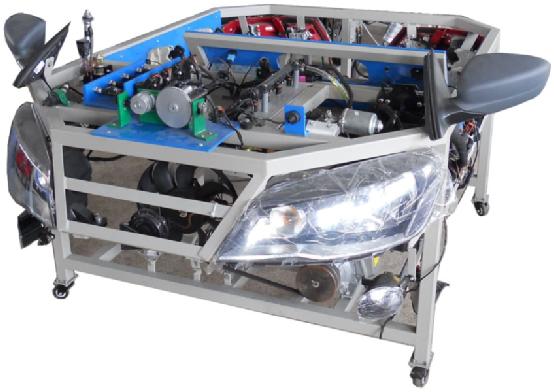

產品名稱：全車電器實訓臺【平臺式】
全車電器實訓臺【平臺式】
汽車整車電器實訓考核裝置 ( 平臺式）
本設備以一汽大眾公司生產的全車電器的真實部件為樣板，配備了轎車電器組成結構。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車電器的理論和維修實訓的教學需要。本裝置功能齊全、操作方便、安全可靠。
【標準配置】
基本上是一臺高仿真的車輛。由起動系統、充電系統、點火系統、音響系統、防盜系統、照明系統、儀表系統、中控門鎖、倒車?yán)走_(dá)裝置、蓄電池、單相電機、可移動式臺架。
【功能特點】
一、展示功能：
1 、把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理。
2 、彩色完整的車身電器系統結構組成圖和電路原理圖，便于對車身電器系統的結構組成和電路的工作原理教學。
二、動態運行功能：
在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、點火、燈光、儀表、雨刮、中控門鎖、防盜、電動窗、音響系統等全套整車電器設備的工作原理和過程；
三、檢測功能：
通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析；
四、實時顯示功能：
儀表顯示各信號指示燈。
五、故障設置與考核功能：
通過集成電路故障設置器，可對所有系統電氣斷路故障進行設置。便于通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。
六、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。
【規格參數】
總尺寸： 2300mm*1000mm*1700mm( 長 * 寬 * 高 );
工作電壓： 12V 直流電壓；外接電源： 220V 交流電；
工作溫度： -40 ℃～ 50 ℃。
【實訓項目】
汽車燈光照明系統檢測與維修
汽車儀表系統檢測與維修
汽車啟動系統檢測與維修
汽車充電系統檢測與維修
汽車雨刮系統檢測與維修
汽車玻璃升降系統檢測與維修
汽車電動后視鏡系統檢測與維修
汽車倒車?yán)走_(dá)系統檢測與維修
汽車防盜系統檢測與維修
汽車音響影音系統檢測與維修
汽車電動天窗系統檢測與維修
三、產品工藝：
1 、面板采用先進工藝，使用 4mm 厚雙面鋁塑板，表面氟碳涂層處理，環保、抗磨、耐腐蝕。
2 、面板原理圖使用彩色噴繪工藝，并鍍膜處理不褪色、防刮、耐磨、耐腐蝕。
3 、配置進口萬向鎖止腳輪防止腳輪著地點變形，便于移動和固定。
4 、臺架采用冷軋板沖壓成型及優質鋼材，高強度的鋼結構焊接，靜電噴涂高溫烤制，附著力好，噴涂表面抗磨、防滑、耐腐蝕，色彩搭配亮麗時尚。
