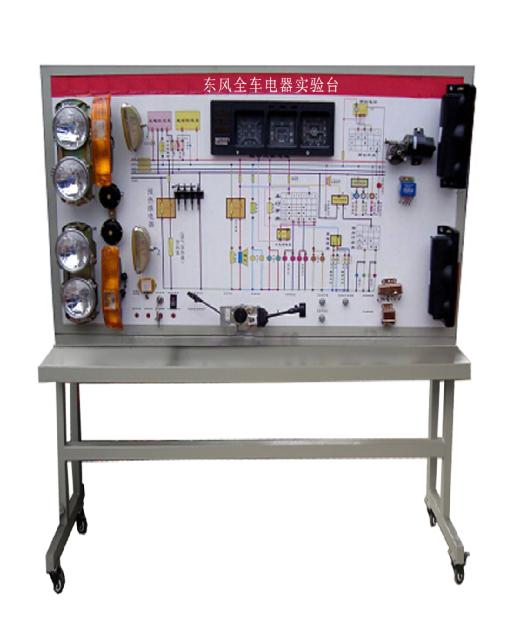

產品名稱：東風貨車全車電器實訓臺
【產品簡介】
本實驗臺以東風全車電器實驗臺 系統實物為基礎，由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車全車電器系統構造與維修實訓教學，能夠滿足對全車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。
【標準配置】
一、移動臺架
1 、配備蓄電池、蓄電池電源總開關、電源保險絲、移動腳輪等；
2 、起動系統、充電系統、充電系統驅動電機等。
二、示教面板
1 、點火開關、保險絲盒、組合儀表、組合開關、燈光照明系統、信號系統、啟動系統、雨刮系統電器、相關的繼電器、保險絲等。
2 、外接式的檢測端子、工作狀態 LED 顯示燈、連接線；
3 、彩色完整的車身電器系統結構組成圖和電路原理圖；
【功能特點】
一、展示功能：
1 、把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理。
2 、彩色完整的車身電器系統結構組成圖和電路原理圖，便于對車身電器系統的結構組成和電路的工作原理教學。
二、動態運行功能：
在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、儀表系統發動機轉速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示、音響系統等全套整車電器設備的工作原理和過程；
三、檢測功能：
通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析；
數字電壓表可代替萬用表測量相關的電壓值。
四、實時顯示功能：
儀表顯示各信號指示燈。
五、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。
六、工作內容
1 、啟動系統正常工作情況、故障時情況。
2 、點火系統可演示點火快慢及故障情況。
3 、開關系統、①組合開關：分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關：分前霧燈后霧燈④危險燈開關、其余執行器開關（用模擬開關代替）。
4 、儀表系統可演示發動機轉速、時速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5 、燈光系統：可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6 、清潔系統：可演示刮水電機、噴水電機。
【規格參數】
臺架尺寸： 2040mm*650mm*1800mm( 長 * 寬 * 高 ) ；
工作電壓： 12V/24V 直流電壓；
工作溫度： -40 ℃～ 50 ℃。
【實訓項目】
汽車燈光照明系統檢測與維修
汽車儀表系統檢測與維修
汽車啟動系統檢測與維修
汽車充電系統檢測與維修
汽車雨刮系統檢測與維修
系統工作電壓 / 電流診斷
三、產品工藝：
1 、面板采用先進工藝，使用 4mm 厚雙面鋁塑板，表面氟碳涂層處理，環保、抗磨、耐腐蝕。
2 、面板原理圖使用彩色噴繪工藝，并鍍膜處理不褪色、防刮、耐磨、耐腐蝕。
3 、配置進口萬向鎖止腳輪防止腳輪著地點變形，便于移動和固定。
4 、臺架采用冷軋板沖壓成型及優質鋼材，高強度的鋼結構焊接，靜電噴涂高溫烤制，附著力好，噴涂表面抗磨、防滑、耐腐蝕，色彩搭配亮麗時尚。
