PLC控制透明液壓傳動演示系統

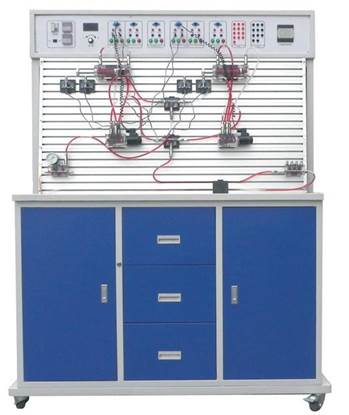

JGYY-108A-1型 PLC控制透明液壓傳動演示系統
一、PLC控制透明液壓傳動演示系統簡介

本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。

二、PLC控制透明液壓傳動演示系統主要技術指標
1.電源：220V 50Hz (市電)
2.演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。
3．PLC可編程序控制器：三菱FX1S－20MR-001（繼電器輸出方式）。
4.液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵高壓力：Pmax＝1.5Mpa)
6..液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、PLC控制透明液壓傳動演示系統十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
四、PLC控制透明液壓傳動演示系統配置說明
我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（可以選擇松下、歐姆龍、西門子等）；也可根據學校要求量身定制實驗設備；
五、JG-108A-1型透明液壓傳動演示系統配置清單

。
