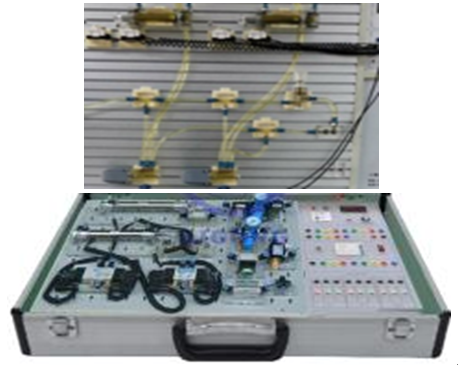

•JGBX-A型便攜式液壓傳動基礎實訓箱
產品簡介： “ 便攜式液壓傳動基礎實訓箱”由電氣控制實訓箱和液壓控制系統實訓對象兩部分組成?？蛇M(jìn)行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路）等實訓。適合職業院校相關專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
一、技術性能
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 裝置容量：＜0.3kVA
3. 外形尺寸：
對象600mm×285mm×705mm；泵站390mm×250mm×350mm；實訓箱415mm×295mm×170mm
4. 定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min
5. 交流調速電機：額定電壓 AC220V，額定功率200W，額定轉速1400r/min
二、產品特點
1.可移植性好 裝置采用模塊化設計，液壓系統回路建立在網孔板和工業鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。
2.可視性強 液壓元件大多數采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。
3.可操作性強 連接軟管采用透明材質制作而成，兩頭配有不銹鋼防漏快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。
三、基本配置及功能
1.本裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。
2.實訓裝置基本配置及功能
序號 |
模塊 |
名稱 |
主要配置 |
數量 |
1 |
基 礎 平 臺 |
電氣控制實訓箱 |
鋁合金機箱，鋁質面板 |
1 臺 |
2 |
實訓對象 - 主框架 |
采用： 40 × 40 工業鋁合金型材，實訓平臺采用： A3 冷軋鋼板，表面密紋噴塑處理。 |
1 套 |
|
3 |
透 明 液 壓 元 件 |
雙作用液壓缸 |
透明液壓元件 |
1 個 |
4 |
三位四通電磁換向閥（ H 型） |
透明液壓元件 |
1 個 |
|
5 |
直動式溢流閥 |
透明液壓元件 |
1 個 |
|
6 |
先導式減壓閥 |
透明液壓元件 |
1 個 |
|
7 |
節流閥 |
透明液壓元件 |
1 個 |
|
8 |
壓力表座 |
透明液壓元件 |
2 個 |
|
9 |
耐震壓力表 |
量程 0 ～ 1MPa |
2 個 |
|
10 |
液 壓 泵 站 |
型號 |
HZS-630 |
1 臺 |
11 |
功率 |
0.75 （ kw) |
1 臺 |
|
12 |
液壓油 |
紅色航空液壓油 |
8 升 |
|
13 |
工作壓力 |
低壓 2(mpa) 高壓 63(mpa) |
|
|
14 |
流量 |
低壓 5(L/min) 高壓 0.7(L/min) |
|
|
15 |
有效油量 |
8L |
|
|
16 |
電 氣 控 制 部 件 |
調速器 |
調速范圍： 90 ～ 1400r/min |
1 個 |
17 |
接近開關 |
GKB － M0524NA |
2 個 |
|
18 |
空氣開關 |
德力西 |
1 個 |
|
19 |
急停開關 |
德力西 |
1 個 |
|
20 |
電壓表 |
85C-V30V |
1 個 |
|
21 |
電流表 |
85C-A20A |
1 個 |
|
22 |
其它 配件 |
實訓導線 |
|
4 根 |
23 |
配套工具 |
螺絲刀 |
長柄十字 |
1 把 |
24 |
活動鈑手 |
0-150mm |
2 把 |
|
25 |
參考資料 |
實訓指導書 |
|
1 本 |
26 |
使用說明書 |
|
1 本 |
|
27 |
資料光盤 |
|
1 張 |
四、實訓項目
1.液壓傳動演示
2.液壓傳動基本回路(1)溢流閥調壓回路
(2)換向閥中位卸荷回路
(3)減壓回路
(4)手動控制換向回路
(5)自動控制換向回路
(6)節流閥節流調速回路
(7)容積節流調速回路
