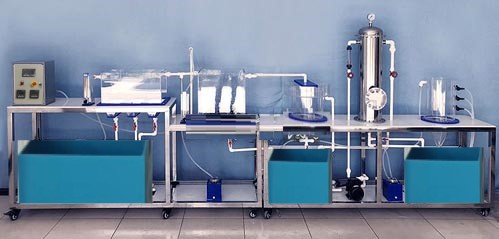

污水處理廠立體布置模型 JGPC-G209 型 廢水生物處理實驗裝置
一 . 實驗?zāi)康?
污水處理廠立體布置模型 / 廢水生物處理實驗裝置，以小型污水處理廠部分處理系統為原型，配置多斗初沉池、曝氣池、二沉池、砂濾裝置及濃縮池等。污水通過配水箱被提升至初沉池進行初級污泥沉淀，然后進至曝氣池進行接觸氧曝氣處理，曝氣通過小型空氣壓縮機，并通過風量計進行對曝氣量的控制。經過曝氣池的污水再通過二沉池進行沉淀。再進入砂濾裝置進行過濾。最后進入濃縮池進行濃縮處理。學生通過對該污水處理廠立體布置模型系統的學習，可了解系統中典型污水處理系統的應用，掌握各個系統的工作原理，進而具備設計污水處理廠各處理系統的能力。
二 . 技術指標
1. 處理水量： 10L/h 。主體采用透明有機玻璃材質。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 800W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 3600×450×1600mm 。
三 . 主要配置及參數
1. 配水系統、多斗式初沉池 900×300×500mm 、推流式曝氣池 550×300×400mm 、沉淀池約 Φ300×350mm 、污泥回流系統、壓力砂濾罐（ φ200mm×800mm ，配石英砂 40-60 目）、角錐農縮池。
2. 原水箱和清水箱各 1 個 : 白色 10mm 厚 PP 板，水箱底板上安裝有放空閥，方便將水排凈。
3. 水泵 3 臺、調速電動機及調速器 1 套、污泥回流水泵 1 臺、旋渦式氣泵 1 臺、轉子流量計 2 只、氣體流量計 1 只、微孔曝氣器 2 套。
4.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
5. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
6. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
7. 公元 ERA 配套連接管道和閥門、彎頭。
8. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
。
