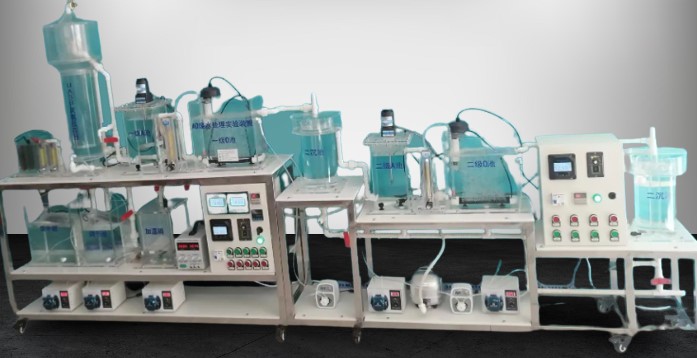

J GPC-A501 城市生活污水處理模擬實驗裝置
一、技術參數：
1. 處理水量： 50L/h
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 3000W ，安全保護：具有接地保護、漏電保護、過流保護；
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
4. 裝置外形尺寸： 10000mm×550mm×1600mm 。
二、設備配置：
1. 300L 塑料水桶 1 只（用于儲存廢水），進水提升泵一臺，液體轉子流量計一只?！ ?
2. 曝氣沉砂池 1 套， HRT ： 20~30min ，透明有機玻璃材質、厚度 10mm ，曝氣裝置一套（含有曝氣泵一臺），曝氣穿孔管一根，氣體流量計一只（量程 100~1000L/h ）。
3. 格柵 1 套，透明有機玻璃材質、厚度 10mm ，格柵間隙 10mm ，電動電機一組
4. 平流式沉淀池 1 套 , 透明有機玻璃材質、厚度 10mm ，
5. 好氧池處理 1 套： HRT ： 6h ，透明有機玻璃材質、厚度 10mm ，微孔曝氣盤 4 個，氣體流量計一只（量程 100~1000L/h ），混合液回流泵一臺，混合液回流流量計 1 只
6. 厭氧池處理 1 套、缺氧池處理 1 套， HRT ： 2h ，透明有機玻璃材質、厚度 5mm ，可調速攪拌電機 2 套，不銹鋼攪拌槳 2 個。
7. 輻流式沉淀池處理 1 套，透明有機玻璃材質、厚度 5mm ，可調速攪拌電機一臺，不銹鋼刮泥槳一組。污泥回流泵一臺，污泥回流流量計 1 只
8. 角錐污泥濃縮池處理 1 套：透明有機玻璃材質、壁厚 5mm ；
9.304 不銹鋼污泥硝化罐處理 1 套：可調速攪拌電機一臺，不銹鋼刮泥槳一組，加熱恒溫水浴鍋 1 個、循環泵 1 只，保溫水浴套 1 只，數字溫度控制儀 1 臺、溫度控制系統 1 套，可編程時間控制器 1 只。
10.304 不銹鋼板框式壓濾機處理 1 套；
11. 電磁式空氣壓縮機 1 臺；
12. 原水箱和清水箱各 1 個：白色 PE 水箱，容積 200L ，底板上安裝有放空閥，方便將水排凈；
13. 污泥箱 3 個，中間水箱 1 個：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；
14. 臺面（白色 10mm 厚 PP 板）、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備；
15. 電源控制系統：電控箱 1 只、漏電保護器（德力西） 1 只、電壓表 1 只、帶燈自鎖按鈕開關（正泰）一組、線槽一批等組成，控制箱面板采用鋁質凹字技術制作；自動控制單元：配置 PLC 控制系統， CPU 西門子 ，模擬量輸入 8 路， 7 英寸顯控彩色液晶觸摸屏，支持遠程監控、遠程更新組態及遠程下載 PLC 程序，上位機（觸摸屏）做有攪拌、水泵啟停按鈕；可輸入攪拌轉速，進水量，水浴溫度，運行時間設定，可實現設備的自動化、無人化操作。
16. 公元 ERA 配套連接管道和閥門、彎頭；
17. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
外觀尺寸：長度： <10000mm 寬度： 550mm 高度： 1600mm
清單表：
池體名稱 |
部件 |
規格及參數 |
數量 |
集水箱 |
集水箱 |
300LPE 水桶 |
1 個 |
提升泵 |
進水提升泵，液體轉子流量計 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
格柵池 |
格柵池 |
透明有機玻璃材質 |
1 個 |
格網 |
透明有機玻璃材質，粗格網與細格網各配 1 套 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
機械格柵池 |
透明有機玻璃材質 |
1 套 |
|
機械轉輪 |
1 套 |
||
設備支架 |
不銹鋼材質 |
1 套 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
曝氣沉砂池 |
反應池體 |
透明有機玻璃材質，曝氣裝置一套（含有曝氣泵一臺，氣體流量計一只（量程 100~1000L/h ，曝氣管一根）。有效： 16.8L |
1 個 |
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
中間調節池 |
中間水箱 |
設置溢流口，透明有機玻璃 |
1 個 |
提升泵 |
提升泵，管道式液體流量計 |
1 個 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
厭氧池 |
厭氧池 |
HRT ： 2h ，透明有機玻璃材質、厚度 5mm ，可調速攪拌電機 1 套 100L 了 |
1 個 |
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
缺氧池 |
缺氧池 |
HRT ： 2h ，透明有機玻璃材質、厚度 5mm ，可調速攪拌電機 1 套 100L |
1 個 |
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
好氧池 |
接觸氧化池 |
HRT ： 6h ；透明有機玻璃材質、厚度 10mm300L |
1 套 |
回流泵 |
蠕動泵 |
1 臺 |
|
空氣泵 |
氣流量： 70L/min |
1 臺 |
|
曝氣頭 |
微孔曝氣盤 |
1 套 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
二沉池 |
輻流式沉淀池 |
沉淀時間： 1 h ；透明有機玻璃材質。 50L |
1 套 |
回流泵 |
蠕動泵 |
1 臺 |
|
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
角錐污泥濃縮池 |
角錐污泥濃縮池 |
透明有機玻璃材質、厚度 5mm 。 |
1 套 |
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
污泥硝化罐 |
污泥硝化罐 |
304 不銹鋼，可調速攪拌電機一臺，不銹鋼刮泥槳一組，加熱恒溫水浴鍋 1 個、循環泵 1 只，保溫水浴套 1 只，數字溫度控制儀 1 臺、溫度控制系統 1 套，可編程時間控制器 1 只。 |
1 臺 |
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
設備支架 |
不銹鋼材質 |
1 套 |
|
污泥處理系統 |
板框壓濾機 |
規格 Φ150mm ； 304 不銹鋼材質；過濾精度： 0.3um ；適用粘度： 20pas ；設出水口 |
1 套 |
進泥泵 |
（磁力驅動泵 , 揚程≥ 20m ，流量≥ 2.5m3/h ） |
1 臺 |
|
電磁式空氣壓縮機 |
1 臺 |
||
連接管道閥門 |
PVC 排水管、彎頭、閥門等 |
1 套 |
|
水箱 |
原水箱 |
白色 PE 水箱，容積 200L ，底板上安裝有放空閥，方便將水排凈； |
1 套 |
清水箱 |
白色 PE 水箱，容積 200L ，底板上安裝有放空閥，方便將水排凈； |
1 套 |
|
污泥箱 |
污泥箱，白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈； |
3 套 |
|
控制單元 |
電控箱 1 只、漏電保護器（德力西） 1 只、電壓表 1 只、帶燈自鎖按鈕開關（正泰）一組、線槽一批等組成，控制箱面板采用鋁質凹字技術制作；自動控制單元：配置 PLC 控制系統， CPU 西門子 ，模擬量輸入 8 路， 7 英寸顯控彩色液晶觸摸屏，支持遠程監控、遠程更新組態及遠程下載 PLC 程序，上位機（觸摸屏）做有攪拌、水泵啟停按鈕；可輸入攪拌轉速，進水量，水浴溫度，運行時間設定，可實現設備的自動化、無人化操作。 |
1 套 |
|
儀表類 |
pH 計 |
上海博取 |
3 臺 |
ORP 計 |
上海博取 |
2 臺 |
|
DO 儀 |
上海博取 |
1 臺 |
。
