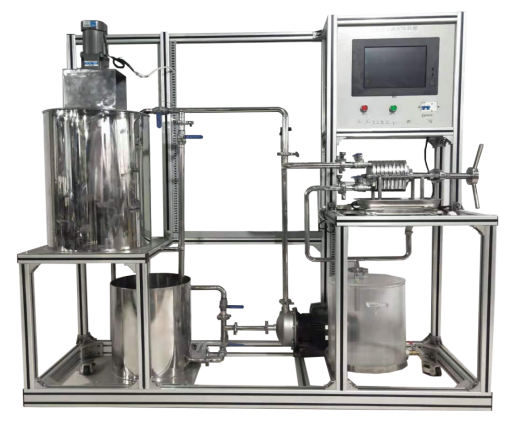

恒壓過濾實驗裝置

分 項

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用氣動配料、氣動攪拌加壓技術，用空氣將物料注入過濾機，工程化概念強。

5、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。

6、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。

7、裝置設計可360度觀察，實現全方位教學與實驗。

6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

裝置功能

了解可洗暗流式板框過濾機的結構、板框排列順序及操作；

2、測定一定條件下的恒壓過濾常數和比阻；

3、測定不同壓力下濾餅的壓縮指數；

4、學習洗滌速率測定方法及操作；

5、管路內實驗介質流動狀態全程清晰可見

6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

設計參數

板框：過濾面積 0.0245m2。

過濾壓力：0～0.2MPa。

過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400

壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9

溫度：0--50℃。

公用設施

水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：固體CaCO3，外配設備：秒表。

主要設備

1、304衛生級不銹鋼板框：共4塊框2塊洗滌板3塊非洗滌板，800目工業濾布。

2、304衛生級不銹鋼漿料罐：φ400×600mm，電機拌漿。

3、調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。

4、304衛生級不銹鋼洗水罐：φ159×500mm，臥式貯罐。

5、濾液量采用稱重傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約15L，配刻度管，頂部帶蓋。

6、壓力傳感器，測量范圍：0-0.4MPa，精度0.5級，4-20mA遠傳輸出。

7、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。

8、304不銹鋼離心泵：功率750W，最大流量7.2m3/h。

9、電器：接觸器、開關、漏電保護空氣開關。

10、管路：透明UPVC材質，壁厚2.5mm，耐壓≥0.3MPa。

11、閥門：UPVC球閥和UPVC球閥,耐壓≥0.6MPa。

12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。

16、額定電壓：220V，總功率：1.0KW。

17、外形尺寸：1800×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

18、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

板框進口壓力

壓力傳感器

觸摸屏

手動

濾液體積

稱重傳感器

觸摸屏

無

過濾時間

時間控制器

觸摸屏

無

溫度

PT100鉑電阻

觸摸屏

無
