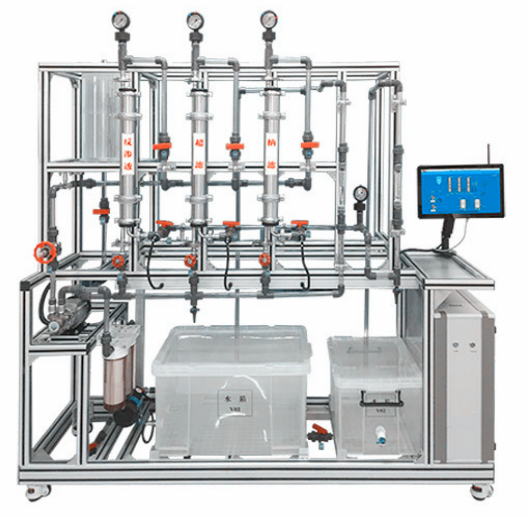

多功能膜分離實驗裝置

裝置特點

1 、 加壓動力組件采用 不銹鋼多級高壓離心 泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節 。

2 、整體結構緊湊，操作簡單，運行體積小 。

3 、 系統采用透明塑料管路及配件，承壓高、耐腐蝕、且密封性好。

裝置功能

1 、 體現膜分離組件的基本結構及流程。

2、可進行超濾、微濾透、反滲納濾透、納濾4種膜分離工藝的系統實驗；掌握4種膜的適應范圍和 操作方法 。

3、 可根據進水、濃水和凈水的流量及含鹽量，計算回收率、脫鹽率；研究影響反滲透膜分離性能的主要因素及其影響規律。

主要配置

出水槽、原水槽、高壓泵、離心泵、 預過濾器 、反滲透膜組件、納濾膜組件、超濾組件、微濾膜組件、壓力表、液體流量計、 壓力控制器、 電導率儀、管路、閥門、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 38 0V，功率 2.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1 、 預過濾器： 20 英寸 5 μ m 粗濾器，數量 2 個。

2 、反滲透膜組件采用采用 4040 型 膜 ，膜直徑：φ 100mm ；長度： 1014mm ；脫鹽率： 95% ；最大壓力： 3.16MPa 。 采用不銹鋼壓力容器 。

3 、超 濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3 μ m ,孔隙率：50%-55%，截留分子量：5萬,使用溫度：44℃-73℃；最大工作壓力：4Kg/cm 2 ， 出水量為 60-600L/h 。

4 、納濾膜組件采用 4040 型 膜，不銹鋼外殼， 進水 pH 值 3.0 — 10 ，最高進水溫度 45-80 ℃。 采用不銹鋼壓力容器 。

5 、 微濾膜組件：塊狀炭 + 工程塑料外殼，出水量250-2500L/H，孔徑0.2μm。

6 、電導率儀測量：反滲透膜進水、出口淡水、出口濃水， 納濾膜 進水、出口淡水、出口濃水的濃度變化。共計 6 臺在線電導率儀，量程 0-1999μS/cm 。

7、 微濾膜出水流量： 管式流量計，測量范圍 6 0- 6 00L/h 。

8 、超濾膜淡水和濃水流量 ： 管式流量計，測量范圍 25 - 25 0L/h 。

9 、反滲透膜淡水和濃水流量 ： 管式流量計，測量范圍 16-160 L/h 。

1 0 、納濾膜 淡水和濃水流量 ： 管式流量計，測量范圍 16-160 L/h 。

11 、 壓力：不銹鋼指針防震壓力表，測量范圍 0-0.6MPa 和 0-1.6MPa 。

12 、不銹鋼多級高壓離心泵：流量范圍 1.0-2.5 m 3 /h ，揚程 40-102m ，功率 0.75KW 。

13 、不銹鋼離心泵：流量范圍 0.5-3.5 m 3 /h ，揚程 16-28m ，功率 0.55KW 。

1 4 、原水槽：容積 80L ，優質 P P 材質，厚度 8mm 。

1 5 、出水槽：容積 80L ，優質 P P 材質，厚度 8mm 。

1 6 、管路：透明，壁厚≥2.0mm，透明可視材質。

1 7 、壓力開關：0～0.6MPa，低壓保護 ， 延時保護 。

1 8 、電壓：380V，總功率： 2.0 kW 。

19 、 正泰電器：接觸器、帶燈開關、漏電保護空氣開關。

20 、外形尺寸： 20 00×550×2 0 00mm（長×寬×高） ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

21 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離 壓力

指針式壓力表

壓力表就地顯示

無
