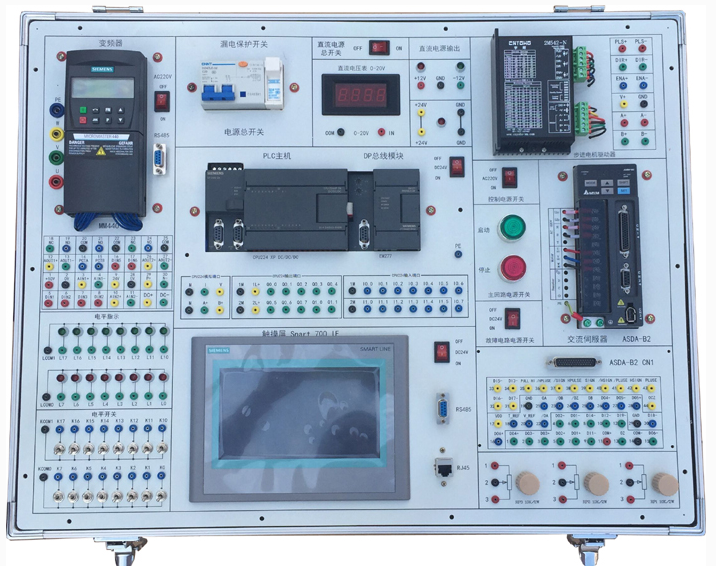

JG-PBC240PLC、變頻器、觸摸屏綜合實訓平臺
一、主要特點：
1、模塊化設計，主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上，各實驗?zāi)K都有獨立的輸入、輸出、公共端。用戶可方便擴展自己的模塊。
2、直流電機和繼電器、傳感器使用實物產品，提高了實驗的真實性和實用性。
3、配備 MCGS 工控組態軟件，可直觀地進行 PLC 的基本指令練習、多個 PLC 實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
4、這里學生可以了解掌握變頻器的結構、原理，變頻器的安裝與接口端子的使用、變頻器與 PC 機的通信、變頻器與觸摸屏的通信、變頻器自身參數的設置，及變頻器中電機運行參數（加速、減速、變速、力矩控制）的設置與優化。
當程序調試完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方式的人機界面，可以改變變頻器參數，控制變頻器運行。
二、技術參數：
1、輸入電源：三相四線： ~220V ± 10 ％ 50Hz ，輸出電源 24V 、 2A.
2、工作環境：溫度 -10 ℃ ~+40 ℃相對濕度 <85 ％ (25 ℃ ) 海拔 <4000m
3、安全保護：本實驗裝置帶有漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。
4、 PLC 主機采用西門子 S7-200 系列 CPU226 、輸入 24 點、輸出 16 點。
5、變頻器主機采用西門子 MM440 / 0.37KW 、 6SE6 440-2UC13-7AA1 ，配有 BOP 面板。
6、觸摸屏采用西門子 SMART 700 IE 、 6AV6 648-0BC11-3AX0
7、 180W 三相異步電動機
三、實驗內容
PLC實驗：
（一）可完成六類指令實驗 :
第一類 基本指令實驗；
第二類 定時器及計數器指令實驗；
第三類 移位寄存器指令實驗；
第四類 置位 / 復位及脈沖指令實驗；
第五類 跳轉指令實驗；
第六類 常用功能指令實驗；
（二）可完成九個模塊控制實驗項目：
1、交通信號燈的自動控制；
2、機械手的自動控制；
3、舞臺藝術燈的控制；
4、交流電機 Y/ Δ形起動的控制（電機通過小直流電機模擬轉動）。
5、液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
6、水塔水位的自動控制；
7、四級傳送帶的模擬運行；
8、郵件分揀系統的模擬運行；
9、裝配流水線控制
變頻器實驗
1、變頻器認識和參數調試實驗
2、外部控制變頻器輸出頻率實驗
3、模擬量控制變頻器輸出頻率實驗
4、模擬量輸入控制電機轉速實驗
5、變頻器頻率跳變實驗
6、外部端子點動控制實驗
7、變頻器無級調速實驗
8、 PID 變頻調速控制實驗
9、速度閉環定位控制實驗
觸摸屏實驗
1、 WINCC fl exible 組態軟件安裝使用
2、基本指令編程練習實驗
3、組態演示實驗
4、組態變量定義與管理實驗
5、組態的動畫連接實驗
6、用戶腳本程序?qū)嶒?yàn)
7、報警顯示與報警數據報表輸出實驗
8、基于觸摸屏的控制方式實驗
四、指導書、軟件及其它
1 |
《實訓指導書》 |
S7-200 |
1本 |
|
2 |
PLC使用手冊 |
S7-200 |
光盤 |
1套 |
3 |
觸摸屏使用手冊 |
MM440 |
1套 |
|
4 |
變頻器使用手冊 |
SMART 700 IE |
1套 |
|
3 |
編程軟件 |
STEP 7 MicroWIN V4.0 SP9 |
光盤 |
1套 |
4 |
組態軟件 |
WinCC flexible 2008 |
||
5 |
事例程序 |
|||
6 |
測試線 |
1套 |
||
7 |
保險管 |
整套設備配置 |
1盒 |
。
