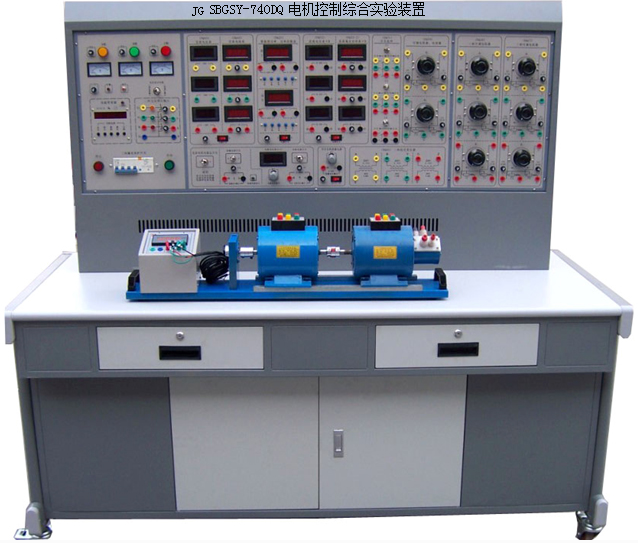

JGGSY-740DQ電機控制綜合實驗裝置
公司的電機控制實訓室設備，電機控制實訓裝置主要承擔電氣自動化技術專業《電機應用與維修》《低壓電氣設備使用與維護》和機械制造專業、機電一體化技術專業《電工電子技術》課程實驗實訓教學任務。培養學生掌握電氣元件的布局、安裝、布線等動手能力和操作技能，掌握電工技能、電氣設備安裝與維修的專業知識和技能，掌握工作過程的知識以及形成電氣職業崗位的職業能力。也是初級、中級及高級維修電工技能培訓和考核的場所。
電機控制實訓室設備有電氣控制板、電機控制實訓臺、及配套工具儀器儀表等，并配備多媒體投影等先進教學設備，完全滿足實訓課程 “任務驅動、教學做一體化”的教學要求，規范學生操作等職業習慣，促進了學生綜合素質的提高。
電機控制綜合實驗裝置，電機控制技術專業實驗室設備，電氣自動化技術、生產過程自動化、機電一體化技術、實訓項目：直流電機的調速控制、交流電機的調速控制、培養能力：使學生掌握直流電機各繞組冷態電阻.絕緣電阻的測定，直流電機起動機轉速測定。掌握他勵直流發電機空載特性及外特征，他勵電動機固有實驗。
本裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、產品特點
1、綜合性強：即能完成 “ 電機拖動 ” 實驗，還可擴展電氣控制技術實驗。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用 20mm 厚軋鋼板，電機運行噪音小，保證了設備長期運行。
4、用 “ 校正直流測功機 ” 測原動機輸出功率，完全克服了以往 “ 渦流測功機 ” 死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
二、技術性能
1、輸入電源：三相四線 380V±10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃)
3、裝置容量：＜ 1.5KVA
4、重 量： 300Kg
5、外形尺寸： 1600×750×1300 （ mm ）
三、實驗項目：
（一）直流電機實驗
1、認識實驗
2、直流并勵電動機
3、直流電動機啟動：串電阻啟動、降壓啟動
4、直流電動機改變轉向的方法
5、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
6、直流發電機實驗
（二）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓 U0 ，電流 I0 、三相功率 P0 ，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓 UK ，電流 IK 、功率 PK ，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
6、單相異步電機試驗
（六）電氣控制實驗項目
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動 Y/ △降壓起動
13．接觸器控制 Y/ △降壓起動
14．時間繼電器控制 Y/ △降壓起動
15． QX3-13 型 Y/ △自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18． C620 車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22． C6163 車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
四、裝置的基本配備
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1、交流電源：提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率 1.5KVA ）?？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2、勵磁電源：直流 220V/0.5A ，具有短路保護
3、電樞電源：直流 0-220V/2A 連續可調電源一路，具有短路保護
4、連續可調交流電源： 0-240V 連續可調，具有短路保護
5、可調同步勵磁電機電源： 0-40V/2A 連續可調，具有短路保護
6、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7、測量儀表
（ 1 ）直流數顯電流表四只：量程 2000mA ， 0.5 級
（ 2 ）直流數顯電壓表二只：量程 300V ， 0.5 級
（ 3 ）交流數顯電流表三只：量程 3A ， 0.5 級
（ 4 ）交流數顯電壓表三只：量程 500V ， 0.5 級
（ 5 ）智能型功率、功率因數表二只：由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。
8、三相轉換開關二組，單相轉換開關一組
9、三相可調電阻器（三組 90Ω×2/1.3A ）
10、三相可調電阻器（三組 900Ω×2/0.41A ）
（二） 電氣控制實驗?zāi)K：
GSY-01 繼電控制實驗箱一；
GSY-02 繼電控制實驗箱二；
GSY-03 繼電控制實驗箱三；
GSY-04 繼電控制實驗箱四；
GSY-05 繼電控制實驗箱五；
GSY-06 繼電控制實驗箱六；
GSY-07 繼電控制實驗箱七；
GSY-08 繼電控制實驗箱八；
安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
電機
1、 DQ07 直流復勵發電機（（ Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級 E ）
2、 DQ09 直流并勵電動機（（ Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級 E ）
3、 DQ10 三相鼠籠式異步電動機（ Un= AC3800V/220V ，接法 Y/ Δ，轉速 1420 RPM ，功率 100W , 電流 0.5A ，絕緣等級 E ）
4、 DQ11 三相線繞式異步電動機（ AC220V ，接法 Y ，轉速 1380RPM ，功率 120W , 電流 0.6A ，絕緣等級 E ）
5、 DQ19 校正直流測功機（（ Un=220V 、 IN=2.2A 、 PN=355W 、 n=1500r/min ，絕緣等級 E ）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的 2 ～ 3 倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
6、 DQ15 單相電容啟動異步電機 （ 220V ， 90W ）
（五） 實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
。
