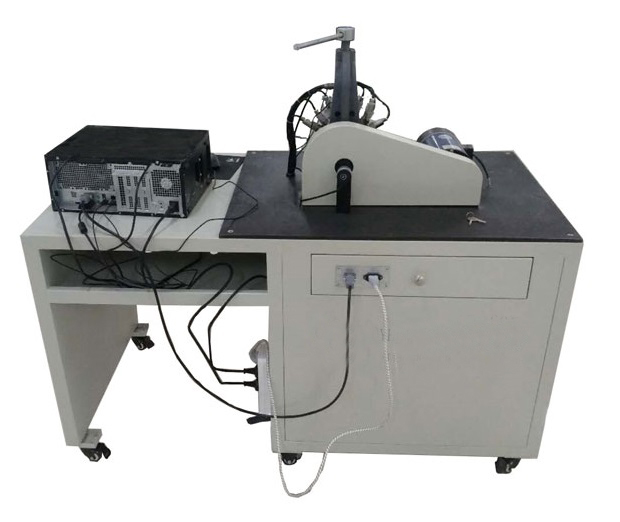

產品名稱：JGMY-547D液體動壓滑動軸承實訓臺
液體動壓滑動軸承實訓臺 主要技術參數：
1、實驗軸瓦： 內徑d=60mm 長度 L=110mm
2、加載范圍： 0-1000N（100㎏）
3、摩擦力傳感器量程： 50N（5㎏）
4、壓力傳感器量程： 0-0.6Mpa
5、加載傳感器量程： 2000N（200㎏）
6、主軸調速范圍： 2-400rpm、測速精度：±1轉/分。
7、直流電機功率： 500W
8、外形尺寸： 650×450×460mm
9、重 量： 52㎏
二、 基本配置：
1、調速電動機1個；
2、管路壓力傳感器8個，載荷傳感器1個，測力傳感器1個，光電位移傳感器1套。
3、彈性加載裝置、測試數據裝置一套，測試軟件一套，
多媒體軟件光盤一個，隨機工具一套，使用說明書及指導書1套。
三、實驗內容：
1、觀察滑動軸承的結構，測量其徑向油膜壓力分布和軸向油膜壓力分布；
2、測定其摩擦特征曲線，特別低轉速能進行演示，能觀察并計算油膜厚度。
四、 性能特點：
1、可進行全自動檢測；
2、對性能參數變化曲線進行自動繪制；
3、有壓力油膜分布曲線的虛擬仿真；
4、摩擦狀態的觀察；
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測；
6、采用彈性加載系統，能有效減小主軸軸頸的變形；
7、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；
8、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。
五、檢測控制系統及教學分析軟件內容和特點：
1、檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗臺教學分析軟件以AVR為開發平臺，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；
3、可以實時顯示運動參數的實時變化曲線；
4、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；
六、 造型及表面處理：
1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
友情提示：
1、設備驗收：各采購單位收貨時請檢查液體動壓滑動軸承實訓臺的貨品外觀，核實液體動壓滑動軸承實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：將為各采購單位提供液體動壓滑動軸承實訓臺產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌囊后w動壓滑動軸承實訓臺選型錯誤或液體動壓滑動軸承實訓臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對液體動壓滑動軸承實訓臺的發貨期為參考值
