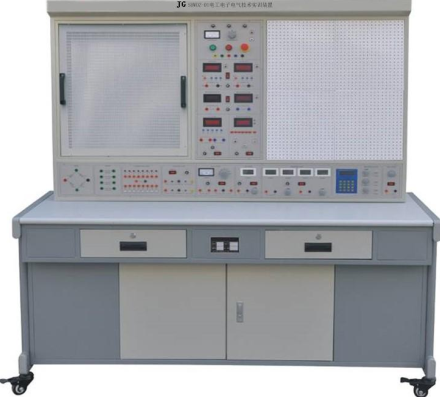

JGSBWDZ-A 型電工電子電氣技術實訓裝置
一、電工電子電氣技術實訓設備概述
“電工電子電氣技術實訓裝置”是一種面向電子職業技能培訓鑒定的實訓裝備。通過實訓教學提高學生的技術操作能力，增強就業人員的職業技能；通過等級鑒定又為企業選用技術人員提供可靠的依據和憑證。電工電子電氣技術實訓考核裝置可提供大中專院校和相關職業學校的電子、電氣等相關專業使用。
電工電子電氣技術實驗臺在結合生產實踐需要和充分吸收以往技能考核經驗的基礎上，全面考慮了電工電子工種所必須掌握的技能。應用所提供的可靠優質電源、儀器儀表功能模塊，它們?yōu)閷嵱?xùn)的考核提供了精確的測量依據。電工電子電氣實驗臺的設計充分考慮了人機學間的關系，電工電子電氣實訓裝置使用方便，美觀大方。
二、電工電子電氣技術實訓制造特點
1 ．集電工實訓、電子實訓于一體
2 ．電工實訓與電子實訓可同時進行
3 ．采用創新實訓透明模塊與網孔板相結合的模式，實訓項目擴展靈活方便
三、電工電子電氣技術實訓平臺技術性能
1 ．輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 外形尺寸： 1680×700×1630mm3
四、基本配置
1 ．電源控制屏
設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能， 380V 交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
（ 1 ）三相交流電流：提供交流電源： AC 380V
（ 2 ）三相電網電壓指示：通過波段開關切換可以分別觀察三相電網電壓。
（ 3 ）可調交流輸出：通過波段開關切換，可以輸出 3V 、 6V 、 9V 、 12V 、 15V 、 20V 。
（ 4 ）固定交流電源輸出：雙 14V
（ 5 ）直流穩壓電源二路：提供二路 0 ～ 30V 連續可調電源，具有短路軟截止自動恢復保護功能，數顯。 ±5V/1A 、 ±12V/1A 各一路。
（ 6 ）恒流源一路：提供一路 0 ～ 500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，最大輸出功率 10W ，有毫伏表指示，開路、短路保護。
（ 7 ）連續計數脈沖：輸出頻率 0.5-300KHz ，連續可調。
（ 8 ）直流數字電流表：測量范圍 0 ～ 200mA ，分 2mA 、 20mA 、 200mA 三檔，直鍵開關切換，三位半數顯，精度為 0.5 級，具有超量程報警、指示、切斷總電源等功能。
（ 9 ）直流數字電壓表：測量范圍 0 ～ 200V ，分 200mV 、 2V 、 20V 、 200V 四檔，直鍵開關切換，三位半數顯，輸入阻抗 10M ，精度為 0.5 級，具有超量程報警、指示、切斷總電源等功能。
（ 10 ）功率輸出函數發生器：采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 |
≥ 10V |
輸出阻抗 |
50 Ω |
失真度 |
<1% （ 0.1HZ-- 1KHz ） |
頻率范圍 |
0.1HZ ～ 3MHz ，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 |
電位器調節，正弦波輸出具有 20db,40db 衰減 |
方波占空比 |
可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。 |
頻率計最高測量范圍 |
100MHz ，自動換檔 |
（ 11 ）八路邏輯電平指示
（ 12 ）八路邏輯電平輸出
（ 13 ）交流數字毫伏表
能對各種波形的有效值進行精確測量，電壓測試范圍 0.2 ～ 600V ，測試基本精度達到 ±1% ，量程分分 200mV 、 2V 、 20V 、 200V 、 600V 五檔，直鍵開關切換，三位半數顯，每檔均有超量程告警、指示及切斷總電源功能，測試頻率范圍 10HZ ～ 600KHZ ，輸入抗阻值 1M ，輸入電容 ≤30pf 。
（ 14 ）真有效值交流數字電壓表一只，測量范圍： 0-500V ， 0.5 級，三位半數顯。
（ 15 ）真有效值交流數字電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。
（ 16 ）功率、功率因數表
由兩套微電腦，高速、高精度 A/D 轉換芯片和全數字電路構成。能過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 轉換，采用專用 DSP 計算有功功率、無功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數；還可以貯存、記錄 15 組功率和功率因數的測試數據，并可逐組查詢。
（ 17 ）掛件式網孔板一塊
不銹鋼網孔板， 600mm×500mm ，可根據需要，將各元件裝到網孔板上，也可卸下安裝別元器件。
（ 18 ）九孔萬能電路插板：規格： 600mm×700mm ，電路插板由 ABS 注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展創新實驗項目便捷。
（ 19 ）電子創新透明電子技術實訓模塊：盒體透明直觀，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便。與九孔萬能電路插板配套完成模電、數電實驗項目。
（ 20 ）電子技術實際應用套件：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。
（ 21 ）人身安全保護體系
電壓型漏電保護器：能對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
2. 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，用于安裝實訓屏和實驗桌，設有五個抽屜，分別用于存放工具、萬用表、導線、實訓用線路板、實訓指導書等。
五、實訓項目
（一）、技能實訓
A ：電工技能實訓部分
1 ．常用工具的使用與認識
2 ．常用導線的連接和絕緣的恢復
3 ．電烙鐵的拆裝與焊接技能訓練
4 ．電工識圖訓練
5 ．電工布線工藝
6 ．日光燈電路的按裝接線
7 ．單相電度表直接接線電路安裝
8 ．單相電度表經電流互感器的接線電路安裝
9 ．配電板安裝
10 ．室內配線
11 ．室內照明電路安裝
12 ．萬用表轉換開關的使用和讀數
13 ．交流電壓的測量
14 ．直流電壓、直流電流的測量
15 ．電流表、電壓表的安裝
16 ．電阻的測量
17 ．兆歐表、鉗形電流表接地電阻測定儀的使用
18 ．單相功率、功率因數的測量
19 ．三相三線電度表直接接線訓練
20 ．三相三線電度表經電流互感器接線訓練
21 ．三相四線電度表直接接線訓練
22 ．三相四線電度表經電流互感器接線訓練
23 ． “ 兩表法 ” 測量三相三線制負載的功率
24 ．手動正轉控制線路的安裝與檢修訓練
25 ．接觸器點動正轉控制
26 ．具有自鎖的正轉控制
27 ．具有過載保護的正轉控制
28 ．接觸器聯鎖的正反轉控制
29 ．按鈕聯鎖的正反轉控制線路
30 ．按鈕、接觸器復合聯鎖的控制線路
31 ．按觸器控制 Y-△ 降壓控制
32 ． X62-W 型銑床主軸與進給電機的聯鎖控制
33 ．時間繼電器控制 Y-△ 降壓起動控制
34 ． C620-1 型車床控制線路的模擬安裝
B ：電子技能實訓實訓
1 ．常用儀器儀表的使用
2 ．常用電子元器件的識別與檢測
3 ．電烙鐵拆裝與電子錫焊技能訓練
4 ．印刷線路板的制作
5 ．三端集成穩壓直流電源的制作
6 ．串聯型直流穩壓電源的制作
7 ．低頻信號電壓放大器的裝配與測試
8 ．具有負反饋信號放大器電路的制作與測試
9 ．文式橋振蕩器的焊接與調試
10 ．電池電壓監視電路的制作與測試
11 ．電子催眠器電路的制作
12 ．模擬 “ 知了 ” 電子電路的制作實訓
13 ．語音報警喇叭的制作與實訓
14 ．邏輯測試器的制作與測試
15 ．正負脈沖信號的制作與測試
16 ．智力競賽搶答器的制作
17 ．迷你閃光彩燈的制作
18 ．光控音樂門鈴
19 ．臺燈調光電路
20 ．實用 CMOS 觸摸鎖鑰電路
21 ．自動充電器的制作
22 ．半導體收音機的組裝與調試
（二）技術實訓部分：
A 、電工技術實訓部分：
1 ．電工測量儀表的使用
2 ．常用元件的識別與檢測
3 ．線性元件與非線性元件的伏安特性
4 ．電源的外特性
5 ．電位值、電壓值的測定
6 ．電流表和電壓表的擴程
7 ．基爾霍夫定律的驗證
8 ．驗征楞次定律
9 ．迭加原理與互易定理的驗證
10 ．戴維南定理與諾頓定理的驗征
11 ．電壓源與電流源的等效變換
12 ．受控源特性的研究
13 ．一階電路實驗
14 ．二階電路的過渡過程
15 ．研究 LC 元件在直流和交流電路中的特性
16 ．負載獲得最大功率的條件
17 ．交流電路參數的測量
18 ．正弦交流電路中 RLC 元件的特性
19 ． RL 及 RC 串聯電路實驗
20 ． RLC 串聯諧振電路
21 ．日光燈電路的連接及功率因數改善
22 ．三相負載的星、三角接法
23 ．三相電路及功率的測量
24 ． R-C 選頻網絡的研究
25 ．二端口網絡研究
26 ．單相變壓器實驗
27 ．互感電路實驗
28 ．三相異步電動機的使用與起動
29 ．三相電動機繼電接觸控制的基本電路
30 ．三相電動機 Y-△ 起動控制實驗
31 ．三相電動機的順序控制實驗
32 ．三相電動機能耗制動控制實驗
33 ．最簡單的電路
34 ．電路中各點電位與參考點的選擇
35 ．電阻的串聯
36 ．電阻的并聯
37 ．電阻的混聯
38 ．電阻分壓器電路
39 ．全電路歐姆定律
40 ．電橋的應用與平衡條件
41 ．節點電壓法
42 ．回路電壓法
43 ．支路電流法
44 ． RCL 并聯電路
45 ．串聯電路
46 ．變壓器結構及工作原理
47 ．基爾霍夫第一定律
48 ．基爾霍夫第二定律
49 ．日光燈電路原理
50 ．?dāng)U大電壓表量程
51 ．?dāng)U大電流表量程
52 ． RC 電路的過度過程
53 ． RL 過渡過程
54 ．電容的串聯電路
55 ．電容的并聯電路
56 ．電容器的充放電
57 ．電容器在交直流中的作用
58 ．條形磁鐵在線圈中的運動
59 ．電容的混聯
60 ．純電阻、電感、電容電路
61 ．磁耦合線圈的順串
62 ．磁耦合線圈的反串
63 ．歐姆表的工作原理
64 ．雙聯開關二地控制
65 ．用示波器觀察磁滯回線
66 ．磁路歐姆定律
67 ．兩線圈的互感及同名端
68 ．互感耦合
69 ．提高功率因數的方法
70 ．單相電路功率的測量
71 ．收錄機電源電路
72 ．濾波電路
73 ．電阻與溫度的關系 : 用伏安法測出燈絲在不同電壓下的阻值。
74 ．三相異步電機閘刀控制正轉實驗
75 ．具有過載保護的控制線路
76 ．按鈕控制的正反轉控制線路
77 ．接觸器控制星一三角降壓起動控制線路
B 、電子技術實訓部分：
（ 1 ）模擬技術實訓部分
1 ．二極管的正、反相特性
2 ．晶體三極管的輸入、輸出特性
3 ．晶體管共射極單管放大器
4 ．兩級阻容耦合放大電路
5 ．負反饋對放大器性能的影響
6 ．場效應管放大器
7 ．差動放大電路
8 ．運算放大器指標測試
9 ．集成運算放大器的基本應用 ( 多種模擬運算電路 )
10 ．集成運算放大器非線性應用（多種波形發生器）
11 ．變壓器耦合推挽功率放大器
12 ． 0TL 功率放大器
13 ．集成功率放大器
14 ．單相橋式整流電路
15 ．串聯型晶體管直流穩壓電源 ( 設計性實驗 )
16 ．集成直流穩壓電源
17 ．單結晶體管特性
18 ．單結晶體管觸發電路
19 ．晶閘管簡單測試
20 ．晶閘管可控整流電路
利用上述 20 項實驗元器件還可完成下面實驗項目
l ．電壓負反饋偏置電路
2 ．分壓式電流負反饋偏置電路
3 ．用二極管穩定工作點
4 ．共基極放大電路
5 ．共集電極放大電路
6 ．共源極基本放大電路
7 ．場效應管共漏極電路
8 ．場效應管共柵極電路
9 ．單管阻容放大電路
10 ．變壓器耦合放大電路
11 ．甲類功率放大電路
12 ．串聯電流負反饋電路
13 ．串聯電壓負反饋電路
14 ．并聯電壓負反饋電路
15 ．并聯電流負反饋電路
16 ．共基共射極放大電路
17 ．自舉射極輸出電路
18 ． NPN 一 PNP 直接耦合放大電路
19 ．用負反饋消除自激振蕩
20 ．晶體管開關作用
21 ．變壓器反饋式振蕩電路
22 ．電容三點式振蕩電路
23 ．電感三點式振蕩電路
24 ．差動放大電路的基本形式
25 ．長尾式差動放大電路
26 ．雙電源長尾式差動放大電路
27 ．運放用作交流比例放大
28 ．反相輸入保護措施
29 ．同相輸入保護措施
30 ．電源極性錯接的保護
31 ． RC 高通電路
32 ．利用三極管來保護器件
33 ．差動輸入運算電路
34 ．快速積分電路
35 ．模擬一階微分方程電路
36 ．模擬二階微分方程電路
37 ．基本對數運算電路
38 ．實用微分電路
39 ．反對數放大基本電路
40 ．簡單的過零比較電路
41 ．利用二級管作為上限檢測幅度選擇路
42 ．下限幅度選擇電路
43 ． RC 無源網絡的低通濾波電路
44 ．同相輸入一階低通濾波電路
45 ．反相輸入一階低通濾波電路
46 ．簡單的二階 RC 濾波電路
47 ．典型二階 RC 有源低通濾波電路
48 ．典型二階高通有源濾波電路
49 ．基本帶通濾波電路
50 ．典型帶通濾波電路
51 ．矩型波振蕩電路
52 ．寬度可調的矩形波發生器
53 ．幅頻可調的鋸齒波發生器
54 ．單相半波整流電路
55 ．單相全波整流電路
56 ．電容濾波電路
57 ．電容濾波帶電阻負載
58 ． RC 濾波電路
59 ．基本 LC 濾波電路
60 ．二倍壓整流電路
61 ．三倍壓整流電路
62 ．基本穩壓電路
63 ．基本調整管穩壓電路 6
64 ．具有放大環節的穩壓電路
65 ．單相半波可控硅整流
66 ．電子調壓電路
67 ．電子催眠器一一趣味性實驗一
68 ．電子門鈴電路一一趣味性實驗二
69 ．電子報警電路一一趣味性實驗三
（ 2 ）數字技術實訓部分
l ． TTL 集成邏輯門的參數測試
2 ． CM0S 邏輯門的參數測試
3 ． TTL 集成電極開路門與三態輸出門的應用
4 ．與、非、或、與非門電路實驗
5 ．半加器電路實驗
6 ．全加器電路實驗
7 ． RS 觸發器實驗
8 ． D 觸發器實驗
9 ． JK 觸發器實驗
10 ． T 觸發器實驗
11 ． JK 型觸發器轉換成 D 觸發器
12 ． D 型觸發器轉換成 JK 觸發器
13 ．計數器實驗
14 ． MSI 移位寄存器及其應用
15 ．譯碼器及其變換方式
16 ． MSI 數據選擇器及邏輯設計
17 ．微分型單穩態電路
18 ．環形多諧振蕩器
19 ．利用門電路構成編碼器分配器、選擇器
20 ．組合電路的設計之一一一編碼轉換
21 ．組合電路的設計之二一一顯示電路
22 ．同步時序電路的設計
23 ．計算機時序電路的設計
24 ．集成定時器測試及應用
25 ． CM0S 集成 A/D 、 D/A 轉換電路實驗
26 ．二極管非門、或非門電路
27 ．三極管非門、與非門、或非門電路
28 ．異步十進制減法計數器
29 ．異步十進制加法計數器
30 ．綜合能力培訓實驗一一電子秒表
六、配置表
序號 |
名稱 |
每臺數量 |
單位 |
備注 |
1 |
控制屏 |
1 |
套 |
|
2 |
實訓桌 |
1 |
張 |
|
3 |
學生凳 |
2 |
張 |
|
4 |
不銹鋼網孔板 |
1 |
塊 |
|
5 |
器材配備 |
1 |
套 |
見表 |
6 |
仿真軟件 |
1 |
套 |
附一 |
7 |
開放實驗室信息管理系統 |
1 |
套 |
附二 |
表一：電工技能配置清單（每臺）
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
單相電 度 表 |
1 |
||
三相三線電度表 |
1 |
||
三相四線電度表 |
1 |
||
鉗形電流表 |
MG28/36 |
1 |
|
交流電流表 |
85L17 |
3 |
|
交流電壓表 |
85L17 |
1 |
|
保 險 盒 |
3 |
||
配 電 板 |
2 |
||
拉線開關 |
2 |
||
圓 插 座 |
2 |
||
平 燈 頭 |
250V/5A |
2 |
|
日光燈組件 |
15W |
1 |
|
換相開關 |
1 |
||
變壓器組件 |
8W |
1 |
|
單相電動機 |
1 |
||
接 線 盒 |
1 |
||
鼓形絕緣子 |
8 |
||
單相閘刀 |
HK2-15/2 |
1 |
|
木 臺 |
5 |
||
掛 線 盒 |
1 |
||
熔 斷 絲 |
若干 |
||
松香、焊錫絲 |
若干 |
||
塑料線卡 |
若干 |
||
螺絲、黑膠布、套管 |
若干 |
||
三相電動機 |
Y/ Δ 380V 180W |
2 |
|
交流接觸器 |
CJT1-10 380V |
4 |
|
組合開關 |
1 |
||
螺旋式熔斷器 |
380V 15A |
6 |
|
四孔接線板 |
6 |
||
鐵殼按鈕 |
2H |
2 |
|
熱繼電器 |
2 |
||
時間繼電器 |
1 |
||
三相閘刀 |
1 |
||
變 壓 器 |
50W |
1 |
表二：電子技能配置清單（每臺）
序號 |
名稱 |
單位 |
數量 |
1 |
三端集成穩壓直流電源的制作組件 |
套 |
1 |
2 |
串聯型直流穩壓電源的制作組件 |
套 |
1 |
3 |
低頻信號電壓放大器的裝配與測試組件 |
套 |
1 |
4 |
具有負反饋信號放大器電路的制作與調試組件 |
套 |
1 |
5 |
文氏橋振蕩器的焊接與調試組件 |
套 |
1 |
6 |
電池電壓監視電路的制作與調試組件 |
套 |
1 |
7 |
模擬“知了”電子電路的制作與實訓組件 |
套 |
1 |
8 |
邏輯測試器的制作和測試組件 |
套 |
1 |
9 |
正負脈沖信號發生器的制作與測試組件 |
套 |
1 |
10 |
迷你閃光彩燈的制作與測試組件 |
套 |
1 |
11 |
光控音樂門鈴的制作與測試組件 |
套 |
1 |
12 |
臺燈調光電路組件 |
套 |
1 |
13 |
Cmos 觸摸鎖鑰電路組件 |
套 |
1 |
14 |
自動充電器的制作組件 |
套 |
1 |
15 |
電子催眠電路的制作組件 |
套 |
1 |
16 |
半導體收音機的組裝與調試組件 |
套 |
1 |
表三：電工電子技術配置清單（每臺）
透明創新模塊元件名稱 |
型號 |
數量 |
備注 |
電 阻 |
0.5 Ω |
1 |
2W |
電 阻 |
1 Ω |
1 |
2W |
電 阻 |
4 Ω |
1 |
2W |
電 阻 |
5.1 Ω |
2 |
2W |
電 阻 |
8 Ω |
1 |
2W |
電 阻 |
10 Ω |
1 |
2W |
電 阻 |
16 Ω |
1 |
2W |
電 阻 |
20 Ω |
1 |
1W |
電 阻 |
30 Ω |
1 |
1W |
電 阻 |
51 Ω |
2 |
1W |
電 阻 |
75 Ω |
1 |
1W |
電 阻 |
100 Ω |
2 |
1/8W |
電 阻 |
120 Ω |
1 |
1/8W |
電 阻 |
150 Ω |
1 |
1/8W |
電 阻 |
200 Ω |
1 |
1/8W |
電 阻 |
240 Ω |
1 |
1/8W |
電 阻 |
300 Ω |
2 |
1/8W |
電 阻 |
330 Ω |
2 |
1/8W |
電 阻 |
430 Ω |
1 |
1/8W |
電 阻 |
470 Ω |
1 |
1/8W |
電 阻 |
510 Ω |
2 |
1/8W |
電 阻 |
620 Ω |
1 |
1/8W |
電 阻 |
650 Ω |
1 |
1/8W |
電 阻 |
680 Ω |
2 |
1/8W |
電 阻 |
820 Ω |
1 |
1/8W |
電 阻 |
1K |
2 |
1/8W |
電 阻 |
1.5K |
1 |
1/8W |
電 阻 |
2K |
2 |
1/8W |
電 阻 |
2.4K |
2 |
1/8W |
電 阻 |
2.7K |
1 |
1/8W |
電 阻 |
3K |
2 |
1/8W |
電 阻 |
3.3K |
1 |
1/8W |
電 阻 |
3.9K |
1 |
1/8W |
電 阻 |
4.3K |
1 |
1/8W |
電 阻 |
4.7K |
2 |
1/8W |
電 阻 |
5.1K |
3 |
1/8W |
電 阻 |
6.8K |
2 |
1/8W |
電 阻 |
7.5K |
1 |
1/8W |
電 阻 |
9.1K |
1 |
1/8W |
電 阻 |
10K |
5 |
1/8W |
電 阻 |
13K |
2 |
1/8W |
電 阻 |
15K |
1 |
1/8W |
電 阻 |
20K |
2 |
1/8W |
電 阻 |
30K |
1 |
1/8W |
電 阻 |
36K |
1 |
/8W |
電 阻 |
39K |
2 |
1/8W |
電 阻 |
47K |
1 |
1/8W |
電 阻 |
51K |
1 |
1/8W |
電 阻 |
68K |
1 |
1/8W |
電 阻 |
100K |
2 |
1/8W |
電 阻 |
150K |
1 |
1/8W |
電 阻 |
200K |
2 |
1/8W |
電 阻 |
300K |
1 |
1/8W |
電 阻 |
470K |
1 |
1/8W |
電 阻 |
510K |
1 |
1/8W |
電 阻 |
1M |
1 |
1/8W |
電 位 器 |
470 Ω |
1 |
1/2W |
電 位 器 |
1K |
2 |
1/2W |
電 位 器 |
4.7K |
1 |
1/2W |
電 位 器 |
10K |
1 |
1/2W |
電 位 器 |
47K |
1 |
1/2W |
電 位 器 |
100K |
1 |
1/2W |
電 位 器 |
470K |
2 |
1/2W |
電 位 器 |
1M |
1 |
1/2W |
電解電容 |
0.1uF |
1 |
16V |
電解電容 |
4.7uF |
1 |
16V |
電解電容 |
10uF |
3 |
16V |
電解電容 |
33uF |
1 |
16V |
電解電容 |
47uF |
2 |
25V |
電解電容 |
100uF |
3 |
35V |
電解電容 |
220uF |
1 |
35V |
電解電容 |
470uF |
1 |
35V |
瓷片電容 |
300P |
1 |
63V |
瓷片電容 |
1000P |
2 |
63V |
瓷片電容 |
4700P |
1 |
63V |
瓷片電容 |
0.01uF |
3 |
63V |
瓷片電容 |
0.1uF |
2 |
63V |
瓷片電容 |
0.47uF |
1 |
63V |
瓷片電容 |
1uF |
1 |
250V |
瓷片電容 |
2uF |
1 |
250V |
音頻輸入變壓器 |
1 |
||
音頻輸出變壓器 |
1 |
||
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
電 感 |
8 Ω |
1 |
|
電 感 |
390UH |
1 |
|
二 極 管 |
4007 |
4 |
|
二 極 管 |
2AP9 |
1 |
|
發光二極管 |
2 |
||
穩壓二極管 |
2CW54 |
2 |
|
穩壓二極管 |
2CW76 |
1 |
|
光敏二極管 |
1 |
||
晶 振 |
10M |
1 |
|
場效應管 |
3DJ6 |
1 |
|
單 結 管 |
BT33 |
1 |
|
晶 閘 管 |
KP1 |
1 |
|
三 極 管 |
3DG6 |
2 |
|
三 極 管 |
3DG12 |
2 |
|
三 極 管 |
3AX31 |
1 |
|
三 極 管 |
3DA1 |
1 |
|
三端穩壓 |
7805 |
1 |
|
指示燈 ( 信號燈 ) |
1 |
12V |
|
開 關 |
4 |
||
喇 叭 |
8 Ω /0.2W |
1 |
|
繼 電 器 |
6V |
1 |
|
鎮 流 器 |
8W |
1 |
|
日 光 燈 管 |
8W |
1 |
|
日 光 燈 座 |
2 |
||
起 動 器 |
1 |
||
條 形 磁 鐵 |
1 |
||
原 副 線 圈 |
1 |
||
電流測量插座 |
3 |
||
直 流 電 表 |
± 100uA |
1 |
|
直 流 電 表 |
1000uA |
1 |
|
直 流 電 表 |
10MA |
1 |
|
電平開關和邏輯電平指示 |
2 |
16 位 |
|
集 成 座 |
14 腳 |
4 |
|
集 成 座 |
16 腳 |
2 |
|
集 成 座 |
20 腳 |
1 |
|
集 成 座 |
28 腳 |
1 |
|
集 成 運 放 |
UA741 |
2 |
|
定 時 器 |
NE555 |
1 |
|
功率放大 器 |
LA4101 |
1 |
|
數模轉換器 |
DAC0832 |
1 |
|
模數轉換器 |
ADC0809 |
1 |
|
TTL 與非門 |
74LS00 |
1 |
|
TTL 集電極開路與非門 |
74LS03 |
1 |
|
TTL 非 門 |
74LS04 |
1 |
|
TTL 與 門 |
74LS08 |
1 |
|
TTL 三輸入與門 |
74LS11 |
2 |
|
TTL 四輸入與非門 |
74LS20 |
1 |
|
TTL 或 門 |
74LS32 |
1 |
|
TTL 觸發器 |
74LS74 |
2 |
|
TTL 異或門 |
74LS86 |
1 |
|
JK 觸發器 |
74LS112 |
1 |
|
緩 沖 器 |
74LS125 |
1 |
|
譯 碼 器 |
74LS138 |
2 |
|
數據選擇器 |
74LS153 |
1 |
|
計 數 器 |
74LS160 |
2 |
|
計 數 器 |
74LS161 |
1 |
|
D 觸發器 |
74LS175 |
1 |
|
加減計數器 |
74LS192 |
2 |
|
移位寄存器 |
74LS194 |
1 |
|
計 數 器 |
74LS196 |
3 |
|
CMOS 與非門 |
CD4011 |
1 |
|
燈 座 |
6 |
燈泡自備 |
。
