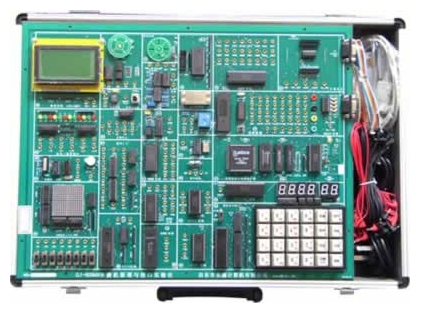

JG -SD7 單片機.微機實驗箱
型號： JG -SD7 型
產品介紹：
一、系統簡介
單片機.微機實驗箱是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的佳配套實驗設備。該設備以小系統、多功能、易擴展為設計思想，主板以《單片機?微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
?硬件：
（1）開發系統組成：51/96單片機仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
?軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
?電源：
系統內置高性能直流穩壓電源。
?機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，配置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
（2）仿真器內置：實驗儀配置的51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
| （一）51單片機實驗 軟件實驗 （1）清零程序； （2）拆字程序； （3）拼字程序； （4）數據區傳送子程序； （5）數據排序?qū)嶒?yàn)； （6）查找相同數據個數； （7）無符號雙字節快速乘法子程序； （8）多分支程序； （9）脈沖計數實驗； （10）電腦時鐘實驗。 硬件實驗 （1）P1口亮燈實驗； （2）P1口轉彎燈實驗； （3）P3.3口輸入，P1口輸出實驗； （4）工業順序控制實驗； （5）8255 A、B、C口輸出方波實驗； （6）8255 PA口控制PB口； （7）8255控制交通燈； （8）簡單I/O擴展實驗； （9）A/D0809轉換實驗； （10）D/A0832轉換實驗； （11）8279鍵盤顯示實驗； （12）通用打印機實驗；（打印機選配☆） （13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆） （14）I2C儲存卡讀寫實驗； （15）繼電器控制實驗； （16）步進電機控制； （17）8253方波實驗； （18）小直流電機調速實驗； （19）16*16 LED點陣顯示實驗； （20）128*64 LCD液晶顯示實驗； （21）8250可編程異步通訊接口實驗（自發自收）； （22）8251可編程通訊接口實驗（與PC機）； （23）單片機RS232/485串行發送實驗（雙機通訊）； （24）單片機RS232/485串行接收實驗（雙機通訊）； （25）DS18B20單總線溫度測量實驗 （26）壓力實驗； （27）PWM實驗 （28）射極跟隨器 |
（二）96單片機實驗 軟件實驗 (1)清零程序 (2)拆字程序 (3)拼字程序 (4)數字區傳送子程序 (5)數據排序?qū)嶒?yàn) (6)查找相同個數 (7)無符號雙字節快速乘法子程序 (8)多分支程序 硬件實驗 (1)P1口亮燈實驗 (2) P1口轉彎燈實驗 (3) P2.6口輸入，P1口輸出 (4)工業順序控制 (5) 8255 A、B、C口輸出方波 (6) 8255 PA口控制PB口 (7) 8255控制交通燈 (8)簡單I/O擴展 (9) A/D轉換實驗 (10)D/A轉換實驗 (11)8279鍵盤顯示實驗 (12)通用打印機 ☆ (13)繼電器控制 (14)8253方波 (15)步進電機控制 |
| （三）8086微機實驗 軟件實驗： （1）二進制多位加法實驗 （2）二進制轉換為BCD碼實驗 （3）BCD碼轉換為二進制碼 (4）十進制數的BCD碼相減運算 （5）內存清零實驗 （6）數碼顯示實驗 （7）求最大數和最小數 （8）數據塊傳送實驗 （9）分支程序設計。 硬件實驗 ： （1）A/D轉換實驗 （2）D/A轉換實驗（一） （3）D/A轉換實驗（二） （4）8255A并行口實驗（一） （5）8255A并行口實驗（二） （6）定時器/計數器實驗 （7）8259單級中斷控制器實驗 （8）串行口發送實驗（雙機通訊） （9）串行口接收實驗（雙機通訊） （10）小直流電機調速實驗； （11）步進電機控制 （12）繼電器控制 （13）存貯器讀寫實驗 （14）電子琴實驗 （15）簡單I/O口擴展實驗 （16）8251可編程通訊接口和PC機通訊 （17）16*16 LED點陣顯示實驗 （18）128*64 LCD液晶顯示實驗 （19）8237 DMA傳送實驗 （20）8250可編程異步通訊接口實驗 （21）8279 鍵盤顯示實驗 （22）溫度測量實驗 （23）壓力測量實驗 |
擴展卡實驗（選配）☆ （1）POD1擴展卡主持以下實驗： 看門狗實驗 紅外線遙控收發實驗 165并轉串 164串轉并 查詢式鍵盤 （2）POD2擴展卡主持以下實驗： ?LM331 V/F、F/V實驗 ?138譯碼 （3）POD3擴展卡主持以下實驗： ?串行EEPROM 93C46讀寫實驗 ?I2C AT24C02讀寫實驗 ?TLC549串行A/D轉換實驗 ?TLC5615 10位D/A串行轉換實驗 ?PCF8563 I2C日歷時鐘實驗 （4）POD4擴展卡主持以下實驗： ?ISD1420 語音錄放 （5）POD5擴展卡： ?40芯鎖緊大孔引出，擴展主板以外接口芯片用。 （6）POD1032擴展卡： ?主持Lattice公司：ISP1032E芯片實驗開發。 （7）POD1C3擴展卡： ?主持Atera公司：EP1C3T144芯片實驗開發。 （8）POD1C6擴展卡： ?主持Atera公司：EP1C6T144芯片實驗開發。 （9）CAN卡：CAN總線通訊接口實驗 （10）以太網卡：以太網TCP/IP協議接口實驗 （11）USB2.0卡：USB2.0通訊接口實驗。 （12）數控式實驗演示模擬裝置，可完成的控制類項目： 閉環控制:（七個） 機器人掃地雷、 刀庫捷徑選擇、 四層電梯、 四級傳送帶、 郵件分揀、 水塔水位控制、 交流電機Y/△起動 開環控制:（八個） 交通信號燈、 步進電機、 舞臺燈、 LED顯示、 液體混合裝置、 八通道邏輯分析、 溫度壓力、 連線自檢。 （13）單片機課程設計實驗平臺 乒乓球游戲設計 搶答器設計 音樂盒的制作 溫度巡回檢測系統 計算器實驗 電子密碼鎖 超聲波測距 汽車倒車?yán)走_(dá) 生產線貨物自動計數設備 數顯頻率計實驗 （14）TOP2004編程器，USB通信，支持一千多種芯片 |
,
